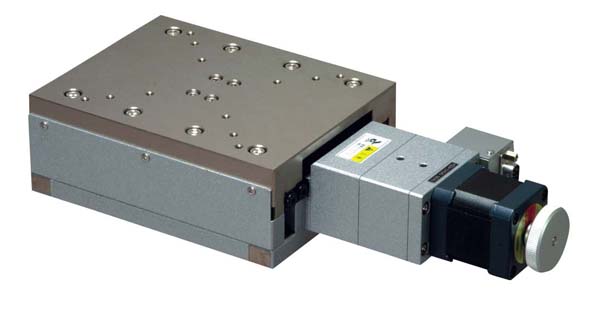

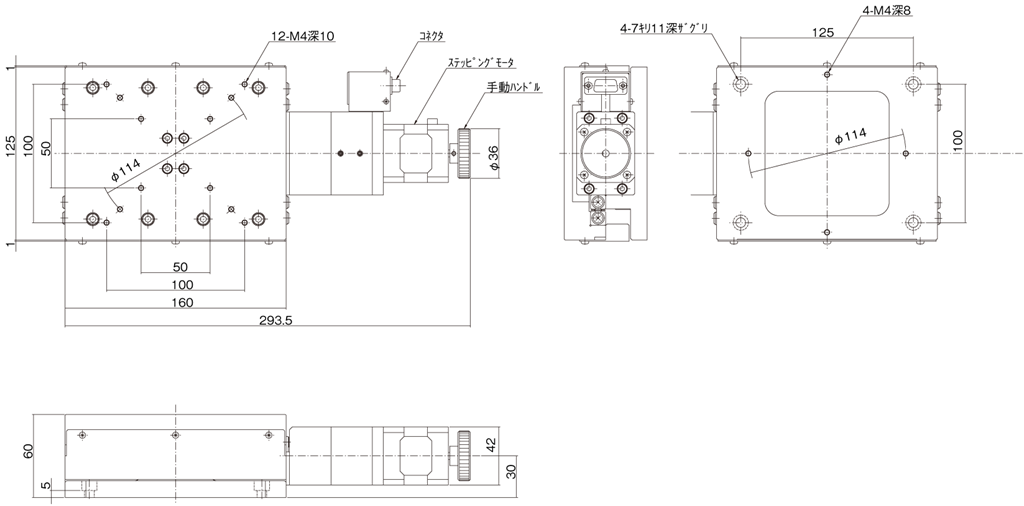

| 移動方向 |
X軸1方向 |
| 移動量 |
±25mm |
| ステージ面 |
125mm×160mm |
| 使用モータ |
PK545NBW相当（5線式ペンタゴン結線、0.75A/相） |
| 分解能 |
0.002mm |
| 送りねじ仕様 |
ボールねじ |
| 送りねじリード |
1mm |
| 移動ガイド |
V溝とクロスローラ |
| 移動精度HV |
真直度（水平・垂直）0.0008mm |
| 移動精度YP |
ヨーイング・ピッチング6sec |
| 位置決め精度 |
0.003mm |
| 繰り返し精度 |
±0.0005mm |
| ロストモーション |
0.0005mm |
| モーメント剛性 |
ヨー剛性 0.05sec/N・cm、ピッチ剛性 0.05sec/N・cm、ロール剛性 0.03sec/N・cm |
| 耐荷重 |
392N（40kgf） |
| 質量 |
8.2kg |
| 最高速度 |
16mm/s（8,000pps時） |
| 主要材質/表面処理 |
鋼材／カニゼンメッキ（テーブル）、塗装（ベース） |
| 原点センサ |
ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ |
| 原点前センサ |
ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ |
| リミットセンサ |
ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ |
| 適合ケーブル |
ACB-BTD2、ACB-BTD3、ARC-BTD3 |
| 標準付属品 |
検査合格証
六角穴付ボルト（本体固定用）M6 4本 |
接続ステージ選択
(パラメータNo.4) |
14 |
| 補足事項 |
※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。
●リミットスイッチ：該当するディップSWをOFF
●パラメータNo.1（原点センサ論理）：1（NO）
●パラメータNo.2（原点前センサ論理）：2（NC）
●パラメータNo.3（原点復帰モード）：0（原点・原点前・Z相）、1（原点・原点前）、4（リミット・Z相）または5（リミット） |
