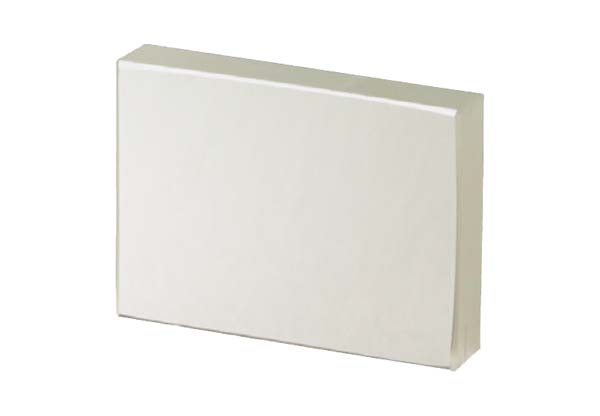

トロイダルミラー

CMT-4055-100

3

トロイダルミラー

製造中止品

種別	トロイダルミラー
外形D(mm)	40×55
焦点距離1(mm)	100
焦点距離2(mm)	100

製品資料

説明

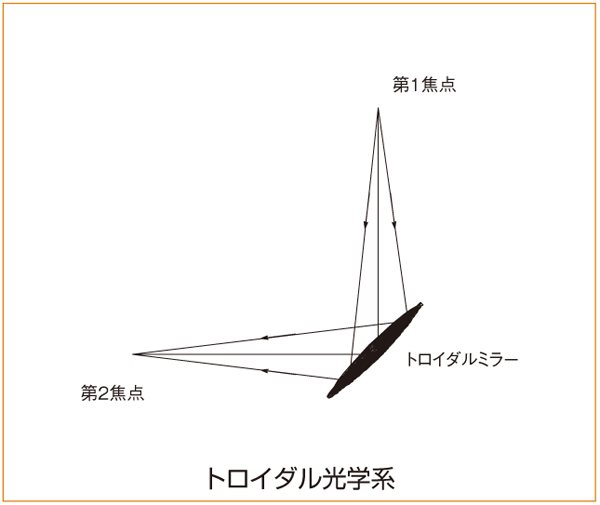

ミラー面が円環面で2つの曲率を持つミラーです。
レンズ、ミラー、レンズの3つの光学部品が1つになった機能を持ちます。

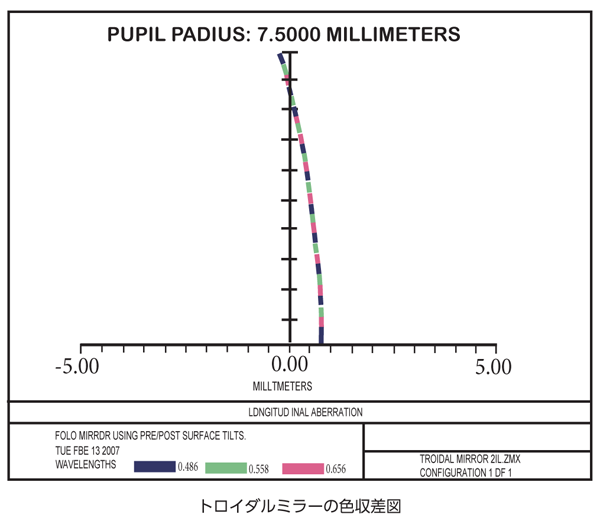

トロイダル面の反射だけによるため波長の影響を受けず、色収差は発生しません。
※2021年11月1日製造中止いたしました。

仕様

種別	トロイダルミラー
外形D(mm)	40×55
焦点距離1(mm)	100
焦点距離2(mm)	100
コーティング	アルミ+MgF2
材質	テンパックスフロート
焦点距離公差(mm)	±2％

分光特性表

仕様図
