フォーカシングユニット

MSS-FM1

1
フォーカシングカプラ
¥82,000
YESRoHS対応状況
MSS-FM1 フォーカシングカプラ

製品資料

説明

各種顕微鏡の焦準合わせ用ハンドル部へ取り付けて、焦準合わせの移動が遠隔操作可能です。
顕微鏡本体に追加工などを施さず取付けが可能です。
焦準調整用ノブの回転方向と、移動方向の切り替えが行えるため、左右どちらのハンドルにも取り付け可能です。
(ただし、固さ調整リングのあるハンドル側への取り付けとなります。)
手動操作用ハンドルにより、手動での焦準合わせも可能です。
当社製「QT-Aシリーズコントローラドライバ」(0.75A/相、下記別売)と組み合わせてお使いください。
1軸コントローラドライバ QT-ADL1QT-ADL1(K)QT-ADL1(K)AC
2軸コントローラドライバ QT-ADM2QT-ADM2(K)QT-AMH2AQT-AMH2A(K)
3軸コントローラドライバ QT-ADM3QT-ADM3(K)QT-AMM3QT-AMM3(K)

MSS-FM1とコントローラを接続するケーブルが付属します。
顕微鏡用アダプタが3種類(内径58.5mm/62mm/66.3mm)付属します。

仕様

使用モータ PK523HPB相当(5線式ペンタゴン結線)
分解能 0.36°:ハーフステップ、0.72°:フルステップ
ケーブル長 接続ケーブル約1m(付属品、MSS-FM1とコントローラの接続用)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
周囲温度/湿度 10~40℃/20~80%RH(非結露)
質量 0.5kg
適合顕微鏡メーカー オリンパス、ニコン
対応顕微鏡 オリンパス:BH2、BX40、BX60、BX50、BXFM※、IX70、IX71

ニコン:オプチフォト100S、オプチフォト150、オプチフォト200、オプチフォト300、
     エクリプス ME600、エクリプス L150、エクリプス L200、IM-3、IM-4、TE2000

※BXFMは付属する3種類のアダプタではなく、別途アダプタが必要になりますのでお問い合わせください。

※フォーカシングカプラはピント調節ハンドル部の「固さ調整リング」へ取り付けます。
 それ以外への取付は、アダプタのサイズが合わず、取り付け出来ない場合があります。
補足事項 ※コントローラドライバQT-Bシリーズと組み合わせる場合、接続ステージ選択(パラメータNo.4)を00にしてコントローラドライバのディップSWとパラメータNo.1~3を設定してください。
●リミットスイッチ:該当するディップSWをON
●パラメータNo.1(原点センサ論理):0(未使用)
●パラメータNo.2(原点前センサ論理):0(未使用)
●パラメータNo.3(原点復帰モード):9(座標値ゼロを原点とするソフト原点復帰)

説明図

使用例

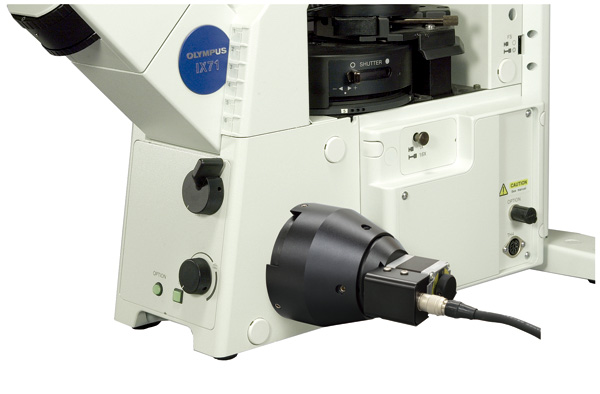

MSS-FM1 顕微鏡への取付使用例
