MSS-50C-OA

マイクロスキャニングステージ

¥700,000

移動量	XY軸±25mm
ステージ面	155mm×155mm
分解能	0.002mm

YES

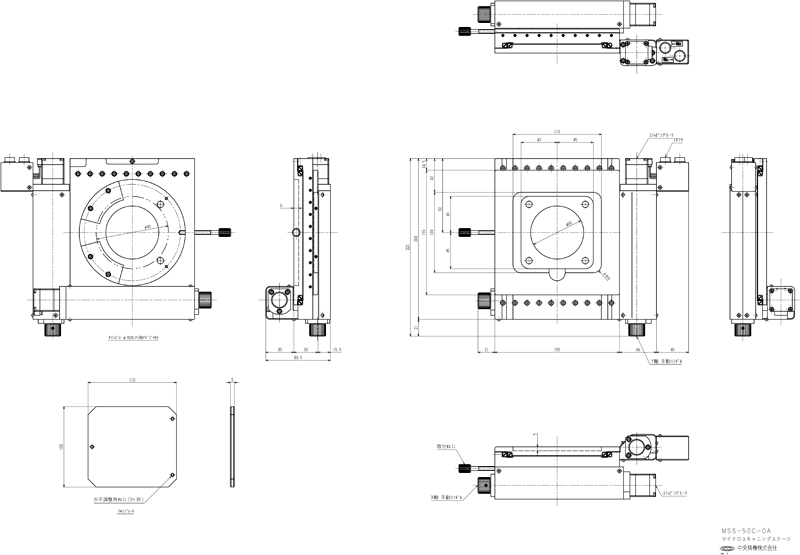

製品資料

※寸法記載がない部分はお問い合わせください。

▲PAGE TOP

説明

移動量50㎜×50㎜の薄型軽量ステージです。
顕微鏡用途に対応するため薄型、軽量でありながら精度を妥協しておりません。
標準付属のアルミプレートを取り外し、オプションのガラスプレートを使用すると透過照明にも対応します。

▲PAGE TOP

仕様

移動方向	XY軸2方向
移動量	XY軸±25mm
ステージ面	155mm×155mm
使用モータ	PK523HPA（5線式ペンタゴン結線、0.75A/相）
分解能	0.002mm
送りねじ仕様	ボールねじ
送りねじリード	1mm
移動ガイド	V溝とクロスローラ
移動精度	真直度（水平・垂直）0.008mm
位置決め精度(1/10ストローク)	X軸0.005mm、Y軸0.005mm
位置決め精度(フルストローク)	X軸0.020mm、Y軸0.010mm
繰り返し精度	±0.002mm
ロストモーション	0.002mm
耐荷重	29.4N（3kgf）
質量	2.7kg（アルミプレートを除く）
最高速度	16mm/s（8,000pps時）
主要材質/表面処理	アルミ合金／黒アルマイト梨地
原点センサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
適合ケーブル	ACB-STM2、ACB-STM3
標準付属品	アルミプレート、アダプタ検査合格証六角穴付きボルト（アダプタ取付用）M3　4本
適合顕微鏡メーカー	オリンパス
対応顕微鏡	BH2
接続ステージ選択 (パラメータNo.4)	36
補足事項	※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。 ●リミットスイッチ：該当するディップSWをOFF ●パラメータNo.1（原点センサ論理）：2（NC） ●パラメータNo.2（原点前センサ論理）：0（未使用） ●パラメータNo.3（原点復帰モード）：2（原点・Z相）、3（原点）、4（リミット・Z相）または5（リミット） ※顕微鏡対応アダプタ付属です。
