回転ステージ

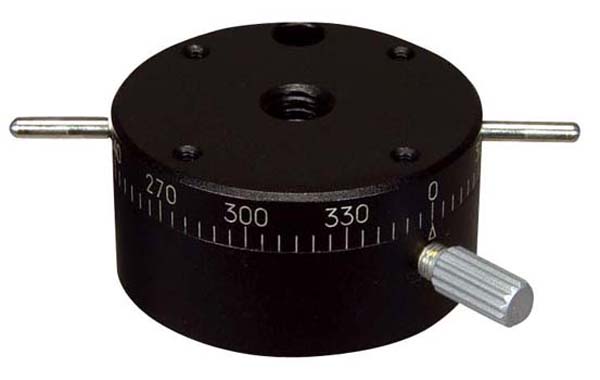

RS-313

1

回転ステージ　φ30

¥15,000

ステージ面	φ30mm

RoHS対応状況

製品資料

YES

寸法記載がない部分はお問い合わせください。

説明

移動ガイドにすり合わせを使用した微動送りの回転ステージです。
テーブル面をつかんで粗動360度回転可能です。
カメラ、センサなどの位置決め用途に広く利用いただけます。

仕様

移動方向	回転方向
ステージ面	φ30mm
クランプ方式	複合クランプ
移動量	粗動 360°
目量	目盛盤読み5°
移動ガイド	すり合わせ
耐荷重	19.6N（2kgf）
質量	0.04kg
主要材質/表面処理	アルミ合金／黒アルマイト梨地
標準付属品	検査合格証六角穴付ボルトM2　4本
