アクチュエータ

AMH-15

1
オートマイクロ 15mm
¥35,000
移動量 0~15mm

製品資料

※寸法記載がない部分はお問い合わせください。

説明

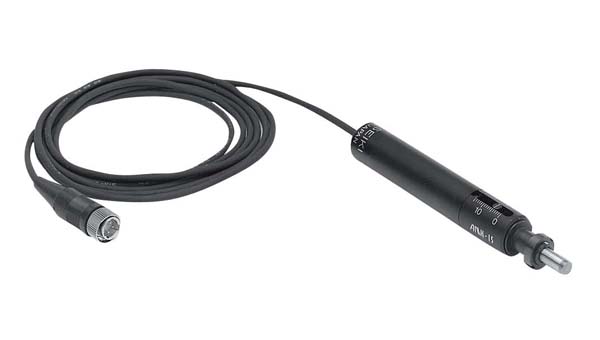

オートマイクロは電動のマイクロメータヘッドです。
径・長さともに、非常にコンパクトです。
当社の手動ステージ等に使用しているマイクロメータヘッドと取り付け互換性があります。
スピンドルキャップの交換で先端平面、先端球面を選択できます。
使用温度は 20±10℃です。

仕様

移動量 0~15mm
使用モータ コアレスギヤドモータ
推力 68.6N(7kgf)
取付部径 φ9.5 0-0.009mm
質量 0.13kg
最高速度 1mm/s
ケーブル長 2m
標準付属品 本体(平面スピンドルキャップ付) 1
球面スピンドルキャップ(交換用) 1
ナット(本体取付用)

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
