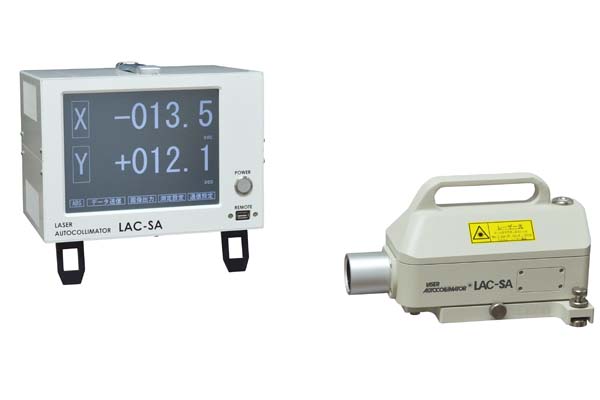

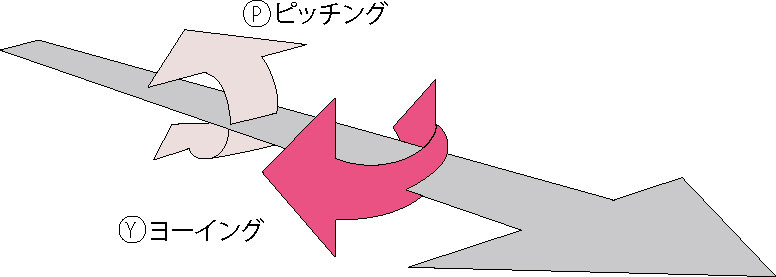

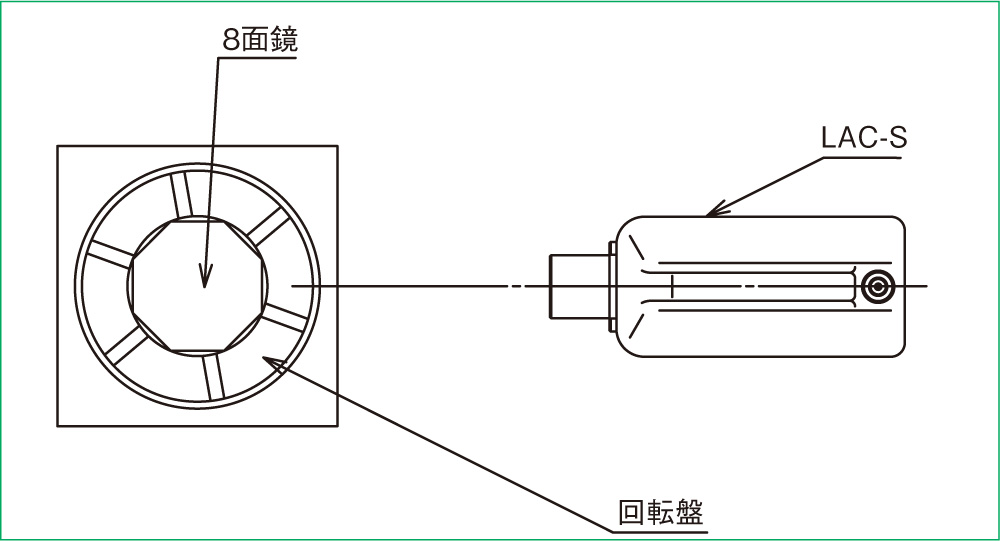

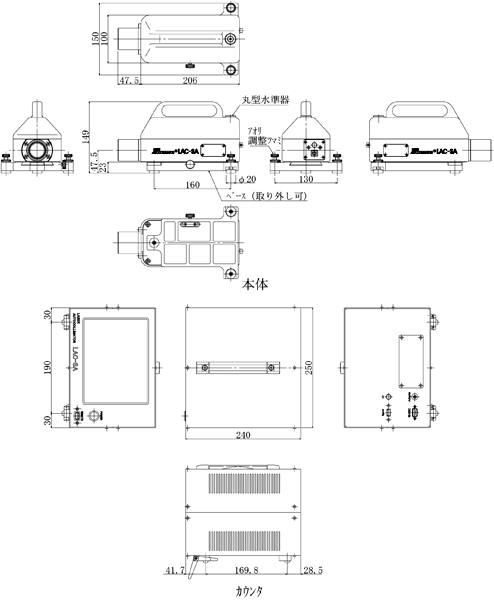

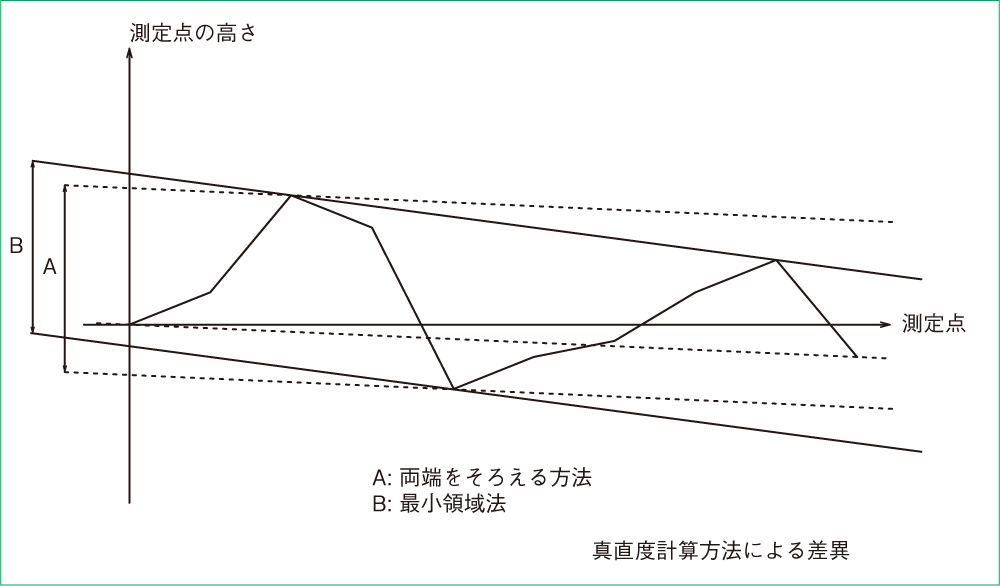

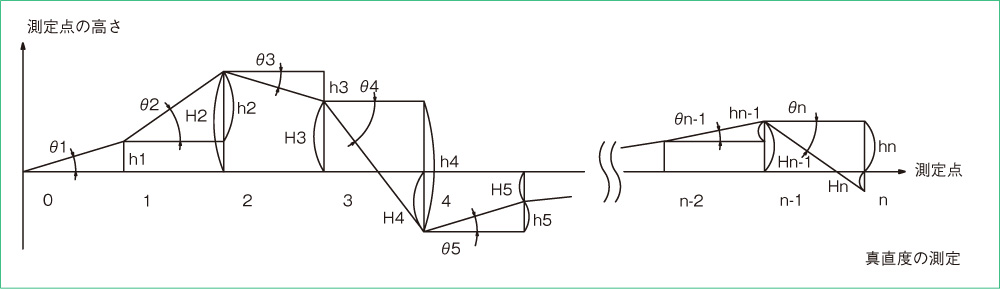

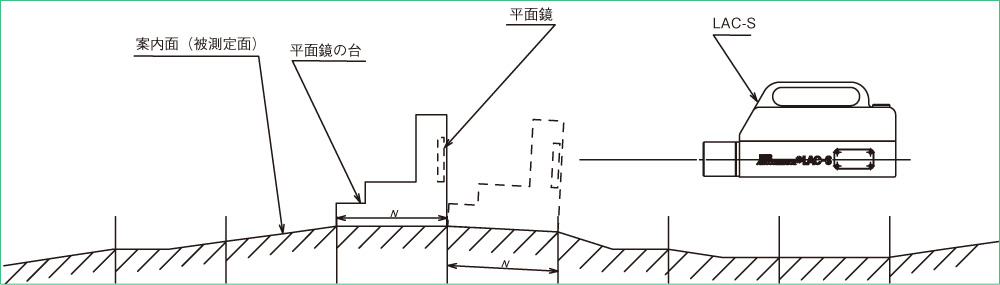

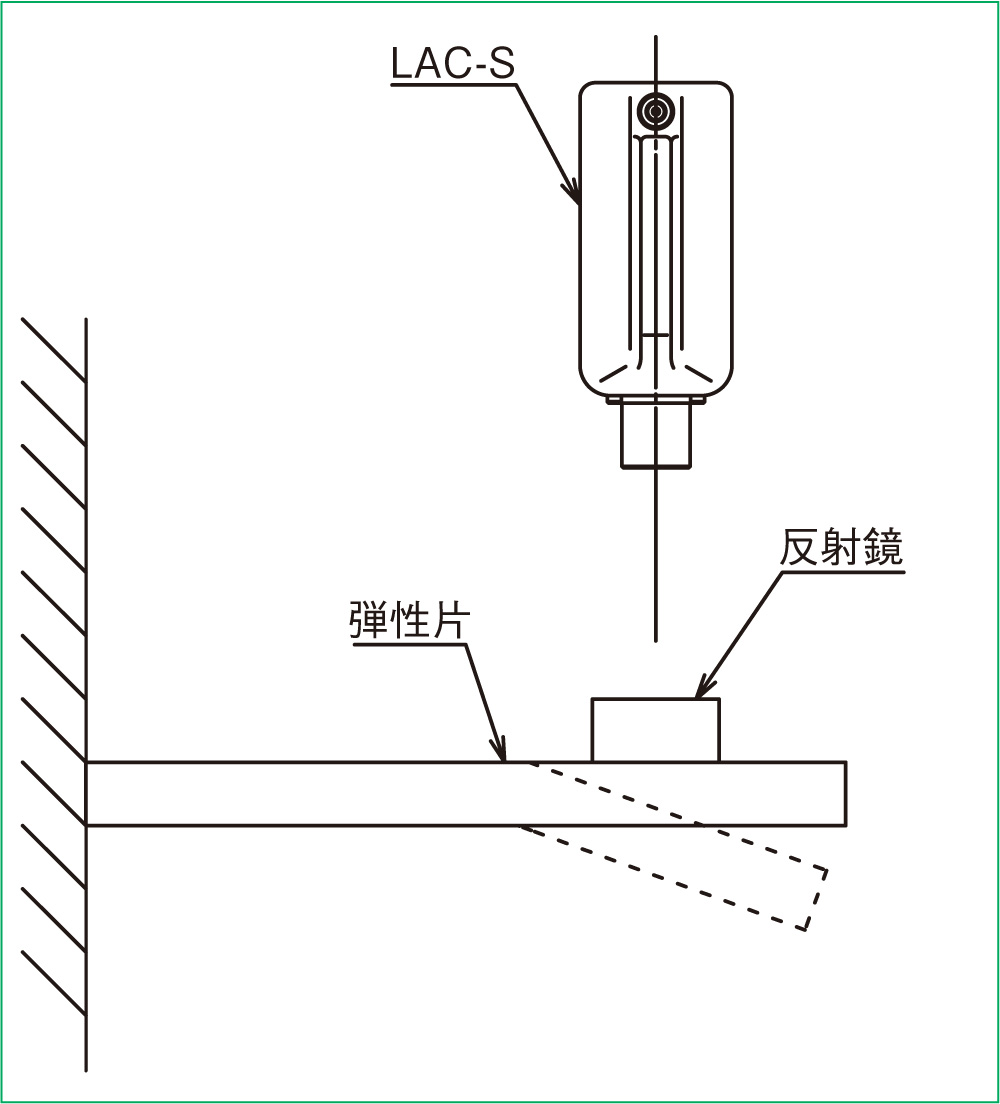

• レーザーオートコリメータは、角度変位（ヨーイング、ピッチング）を測定する装置です。
• 光源に半導体レーザー、センサにCMOSを採用することで高安定性を確保しています。
• 可視光半導体レーザーの採用でビームが直接見えセッティングが容易におこなえます。
• 外部インターフェースにRS-232Cを装備しています。
• タッチパネルディスプレイにより、直感的な操作を実現しています。
• カウンタでは受光ビーム状態が表示可能で、合否判定機能を搭載しています。
• 各種測定用ミラー、光軸合わせ用アジャスタブルベース、三脚などオプションを豊富に用意しています。

※ニコンソリューションズが販売元になります。

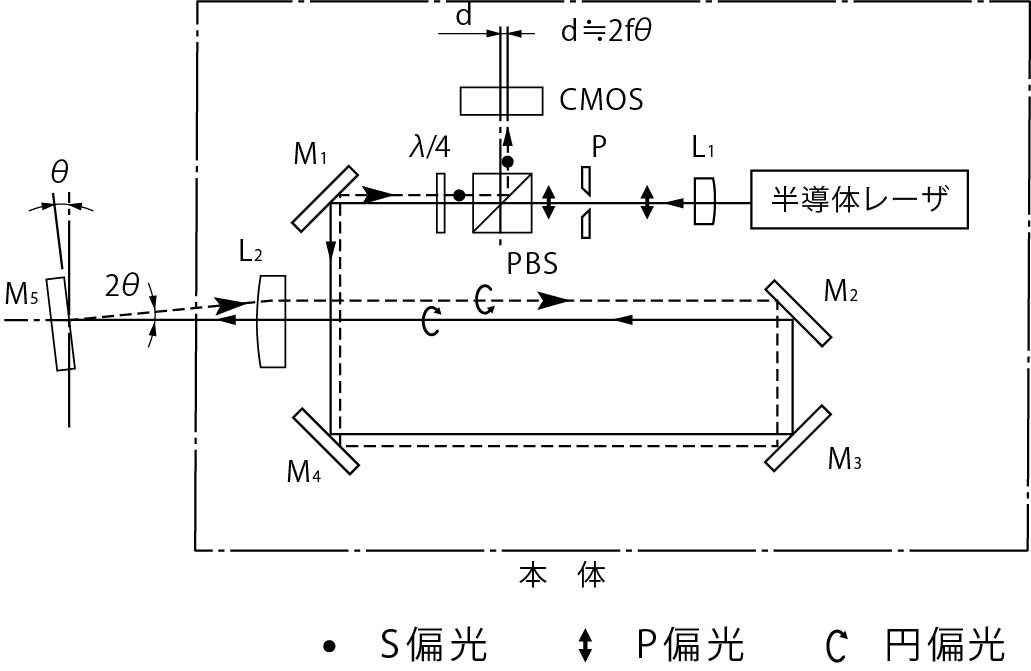

図1に光学系を示します。半導体レーザーから出たビームは、集光レンズ（L1）によってピンホール（P）に集光します。
レーザービームは紙面に対して水平なP偏光のビームですが、ピンホール（P）を出て広がったのち偏光ビームスプリッタ（PBS）を透過して1/4波長板を通り、直線偏光から円偏光に変わります。そして、ミラー（M1～ M4）を経てコリメータレンズ（L2）によって平行ビームとして射出されます。
この平行ビームは測定用ミラー（M5）により反射され逆回りの円偏光になります。再びミラー（M4～ M1）を経て1/4波長板に入ります。このときに逆回りの円偏光が紙面に対して垂直なS偏光になり、今度は偏光ビームスプリッタ（PBS）で反射され位置検出用センサ（CMOS）に入ります。

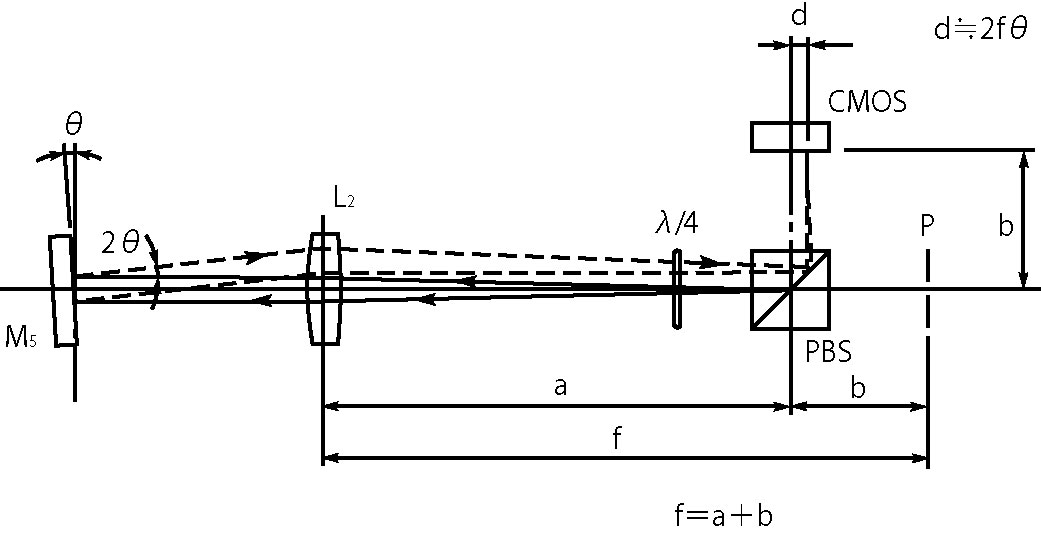

図2は図1のミラー（M1～ M4）を取り除いて光路を描いたものです。測定用ミラー（M5）がθだけ傾くと、M5で反射されて戻るビームは2 θだけ傾いた方向でコリメータレンズ（L2）に入射して、CMOS上の中心線よりdだけずれた位置にピンホール（P）の像を結びます。これはd=ftan2θ≒ 2fθの関係になります。
したがってdを検出することによって測定用ミラー（M5）の傾き角θを知ることができます。
