ステージ接続コネクタ仕様

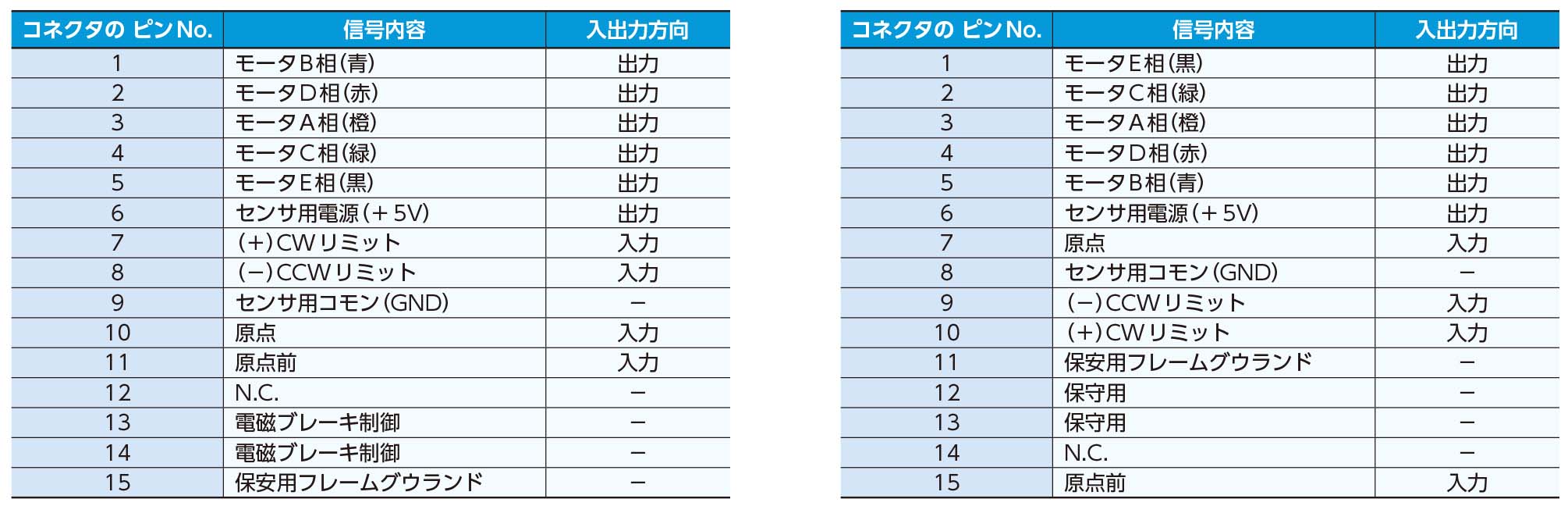

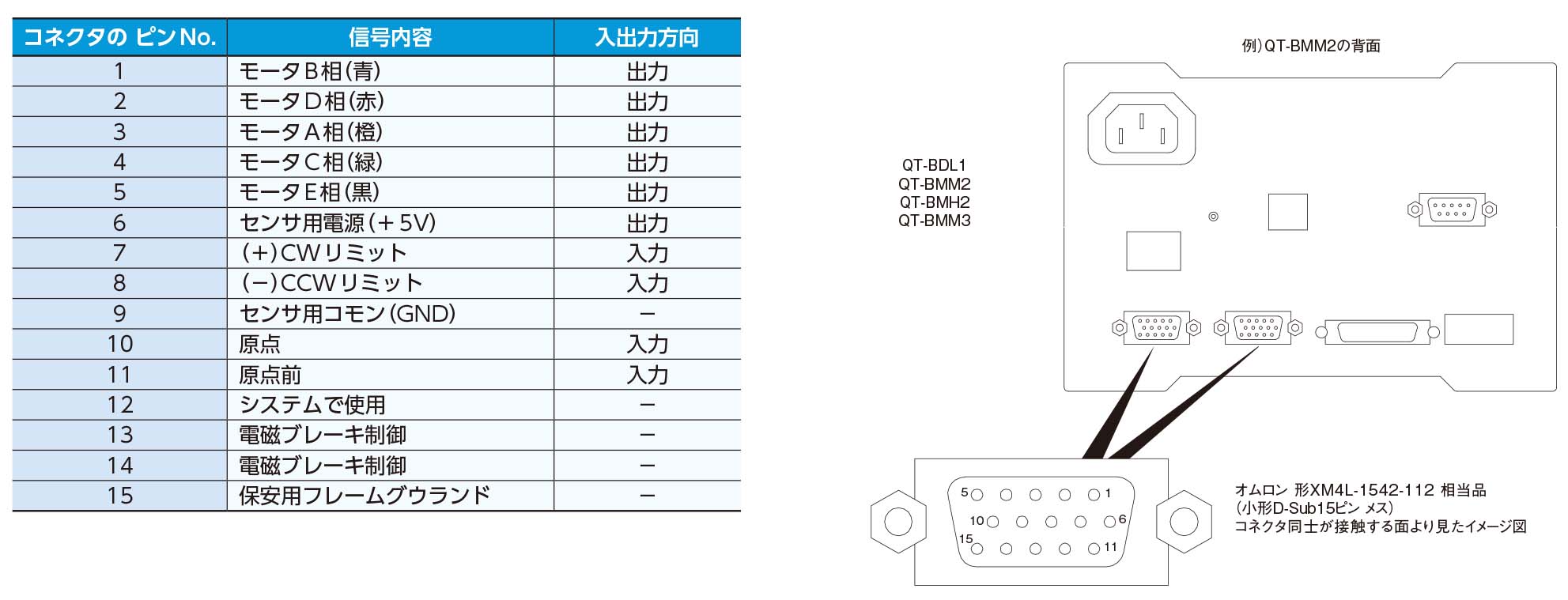

◆QT-ADL1、QT-ADM2、QT-AMH2A、QT-ADM3、QT-AMM3ステージ接続コネクタ(0.75A/相 モータ駆動出力コネクタ)
  オムロン 形XM4L-1542-112相当品(小型D-sub15ピン メス)

●(D-sub15ピン メス)
13番、14番ピンは、当社独自の電磁ブレーキ制御に使用していますので、これ以外の目的には使用できません。
12番ピンは、N.C(ノーコネクション)と表示していますが、このピンへの配線は行わないでください。
◆ QT-ADL1-35、QT-ADM2-35、QT-AMH2A-35、QT-ADM3-35ステージ接続コネクタ
  (0.35A/相 モータ駆動出力コネクタ)
  オムロン 形XM4K-1542-112相当品(小型D-sub15ピン オス)

●(D-sub15ピン オス)
12番、13番ピンは、保守用に使用していますので、このピンへの配線は行わないでください。
14番ピンは、N.C(ノーコネクション)と表示していますが、このピンへの配線は行わないでください。

本コネクタに接続するステージは当社製でコントローラに対応したステージで動作を保証しています。当社製ステージ以外のステージや当社製であっても対応機種以外のステージを接続した場合には動作の保証はできません。
センサ用電源(+5V)は、ステージセンサ用の電源で、他の目的に使用することはできません。
この電源を他の目的に使用するとステージセンサの誤動作・故障の原因となる恐れがあります。
モータ出力の( )内の色は、当社製ステージに使用しているモータ線の色です。

※QT-ADL1、QT-ADM2、QT-AMH2、QT-ADM3に、電磁ブレーキ付ステージを直接接続しても、電磁ブレーキは動作しません。
 電磁ブレーキ付ステージを接続する場合には、必ずQT-BKを併用してください。
※QT-ADL1、QT-ADM2、QT-AMH2、QT-ADM3に使用できるステージは、当社0.75A/相ステージのみとなります。
※QT-ADL1-35、QT-ADM2-35、QT-AMH2-35、QT-ADM3-35には、電磁ブレーキ制御機能の配線がありません(QT-BKは使用できません)。
 また使用できるステージも当社0.35A/相ステージのみとなります。

センサ回路仕様


※ホールIC タイプは Vo ≦ SVcc とします。
 Vo > SVcc となると逆電圧がかかりセンサが壊れます。
 ご注意下さい。

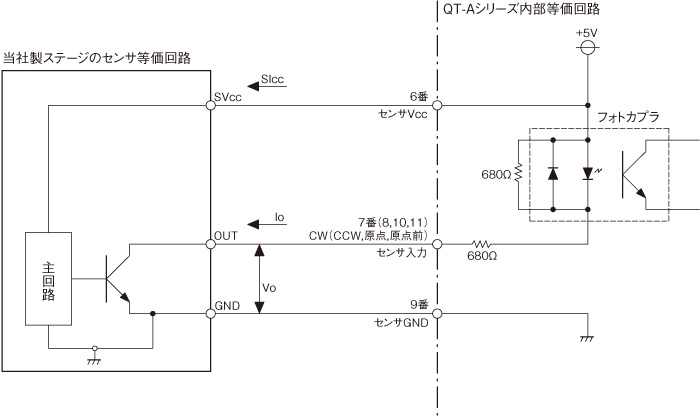

QT-A シリーズのリミットセンサ、原点センサ、原点前センサの等価回路です。
QT-Aシリーズを当社ステージでご使用の場合での各センサへの結線です。他のシステムやデバイスでご使用の場合にはこの等価回路をご参考ください。
