回転ステージ、傾斜ステージ

TS-6051FX

1
ゴニオフィックスステージ 60×60
¥45,000
移動量 ±3°
ステージ面 60mm×60mm
YESRoHS対応状況

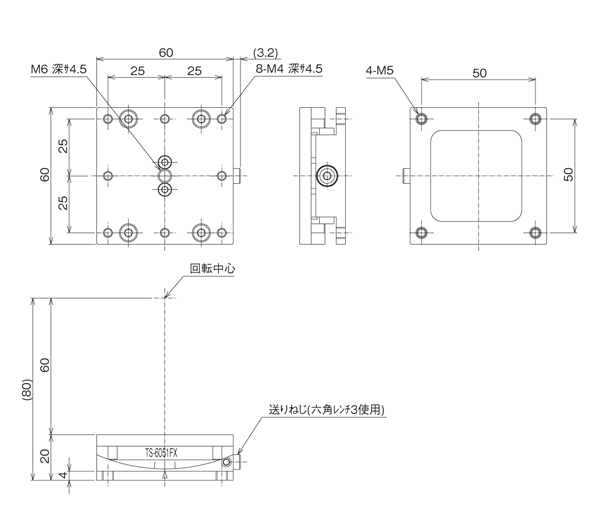

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

クランプレスの、位置調整後に動かないステージです。
特殊機構により、バックラッシを防止しています。
位置調整は、六角レンチを使用します。※六角レンチは付属しておりません。お客様にてご用意ください。
常に位置調整が必要なワークよりも、カメラやセンサなど、位置調整後に移動させたくないワークに最適です。
水平設置だけでなく、垂直・逆さ方向の設置も可能です。
※設置方向によっては、耐荷重に制限があります。詳しくはお問い合わせください。

仕様

ステージ面 60mm×60mm
クランプ方式 クランプレス
移動機構/送り方式 送りねじP=0.7mm
移動量 ±3°
移動量/ツマミ1回転 約33′25″
移動ガイド すり合わせ
耐荷重 24.5N(2.5kgf)
質量 0.17kg
補足事項 特許取得済み
