XYZステージ、XYZ回転ステージ

X･Y･Z軸スリムステージ　125×125

¥169,000

移動量	XY軸±12.5mm、Z軸0～10mm
ステージ面	125mm×125mm

※寸法記載がない部分はお問い合わせください。

▲PAGE TOP

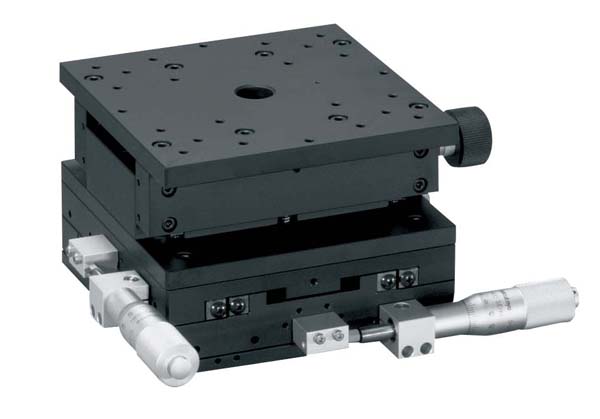

移動ガイドにV-CR方式を採用したXYZステージです。
マイクロの取付位置にサイドと逆サイドがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

ステージ面	125mm×125mm
クランプ方式	板クランプ
操作部取付位置	XY軸サイド
移動機構/送り方式	XY軸　MHN1-25TA、Z軸　CMH-13FM、(各軸標準マイクロメータ)
移動量	XY軸±12.5mm、Z軸0～10mm
移動量/ツマミ１回転	各軸0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	V溝とクロスローラ
移動精度HV	真直度　XY軸0.003mm、Z軸0.005mm
XY直交度	0.02mm
耐荷重	49N（5kgf）
質量	5.7kg
主要材質/表面処理	XY軸鋼材／硬質黒色クロム、Z軸アルミ合金／黒アルマイト梨地
標準付属品	検査合格証六角穴付ボルト（本体固定用）M4　4本
