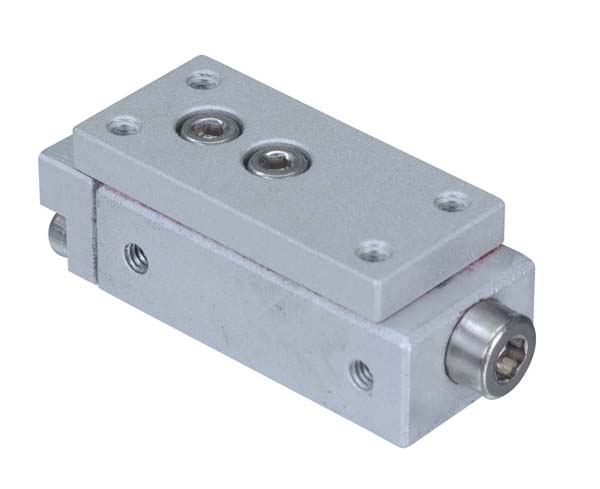

X・XY・Z升降平台

LS-1251FX

1
X 轴固定平台
移动量 ±1.5mm
平台面 11.8mm×24.8mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

无夹紧、位置调整后不再动的平台。
利用特殊机构防止背隙。
位置调整使用六角扳手。※ 六角扳手不附带。请顾客自行准备。
比起总是需要调整位置的工件，最适合相机、传感器等调整位置后就不希望移动的工件。
不仅水平安装，垂直・逆向安装皆可。
※ 根据安装方向不同，承重有限制。详情欢迎咨询。
▲PAGE TOP

规格

移动方向 X 轴1 方向
平台面 11.8mm×24.8mm
夹紧方式 无夹紧
进给方式 进给丝杆P=0.5mm
移动量 ±1.5mm
移动量/ 旋钮1 圈 约0.5mm
移动导轨 配研
平行度 0.05mm
承重 4.9N(0.5kgf)
质量 0.01kg
主要材质/表面处理 铝合金/ 白色氧化铝处理梨皮底
补充资料 取得专利（日本）
