X・XY・Z升降平台

LS-P4051FX

1

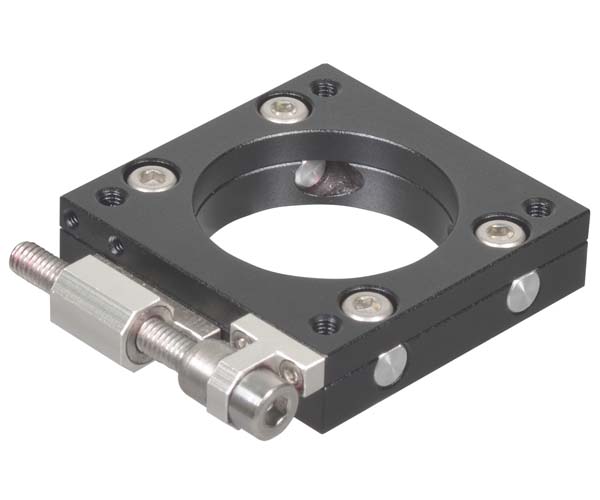

穿透型X 轴固定平台 40×40
移动量 ±3.5mm
平台面 40mm×40mm

产品资料

特长

无夹紧、位置调整后不再动的平台。
利用特殊机构防止背隙。
位置调整使用六角扳手。※ 六角扳手不附带。请顾客准备。
也能支持特殊形状的扳手(选购)代替六角扳手。
比起总是需要调整位置的工件,最适合相机、传感器等调整位置后就不希望移动的工件。
平台中心是穿透孔。
不仅水平安装,垂直・逆向安装皆可。
※ 根据安装方向不同,承重有限制。详情欢迎咨询。

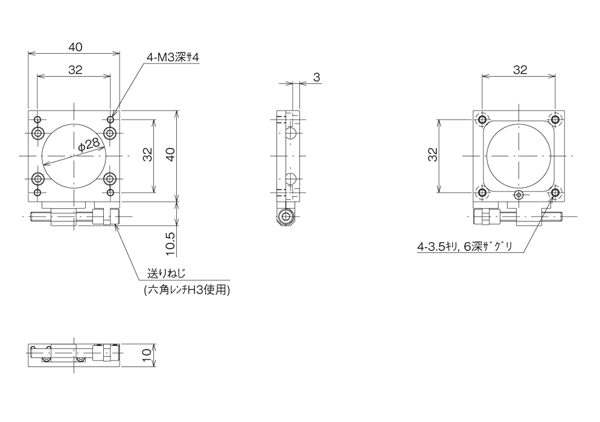

规格

移动方向 X 轴1 方向
平台面 40mm×40mm
夹紧方式 无夹紧
进给方式 进给丝杆P=0.7mm
移动量 ±3.5mm
移动导轨 配研
平行度 0.1mm
承重 24.5N(2.5kgf)
质量 0.04kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
补充资料 取得专利(日本)
