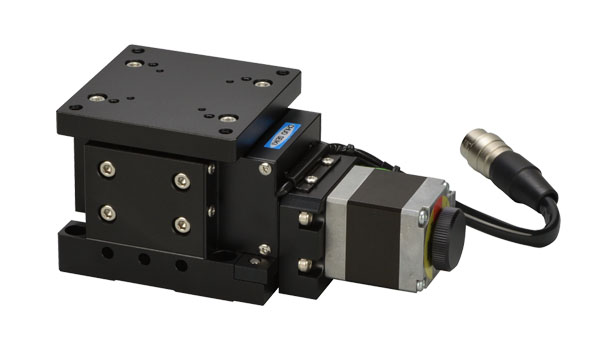

Z升降平台

ALV-600C-H0M

1
Z 升降平台　精密丝杆规格
移动方向 Z 轴1 方向
移动量 0～5mm
平台面 60mm×60mm

产品资料

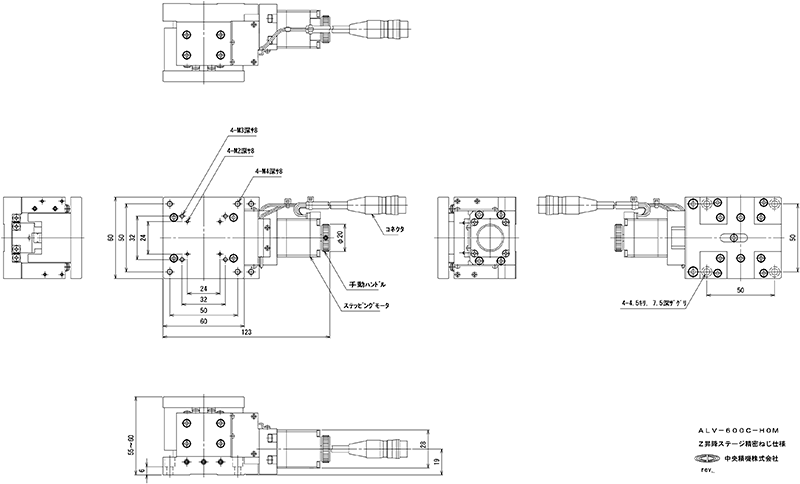

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用V 型槽与交叉滚柱的高精度Z 升降平台。
进给丝杆分为精密丝杆与滚珠丝杆。
广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 Z 轴1 方向
移动量 0～5mm
平台面 60mm×60mm
使用马达 与PK523HPB 相当（5 线式星形接线、0.75A/ 相）
分辨率 0.0005mm
进给丝杆导程 0.5mm
移动导轨 V 型槽与交叉滚柱
移动精度HV 真直度（水平・垂直）0.005mm
定位精度 0.012mm
重复精度 ±0.0015mm
空程 0.003mm
承重 29.4N（3kgf）
质量 0.7kg
最高速度 2.5mm/s（5,000pps时）
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
原点传感器 常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 ACB-STM2、ACB-STM3
▲PAGE TOP

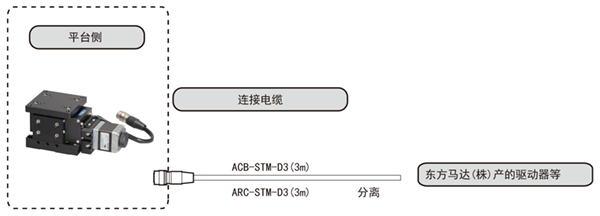

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
