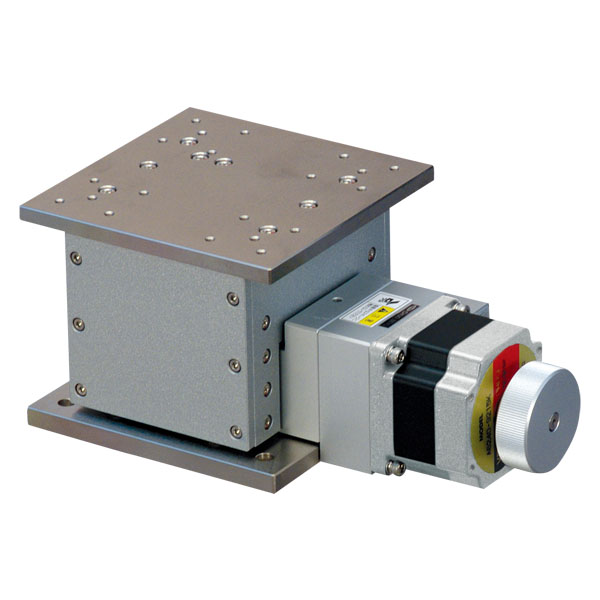

Z 升降平台

移动导轨使用V 型槽与交叉滚柱的高精度Z 升降平台。
平台面有125mm×125mm 的移动量不同的各种型号。
可广泛用于相机、传感器、工件等的精密定位用途。

移动方向	Z 轴1 方向
移动量	0～40mm
平台面	125mm×125mm
使用马达	与PKP564FN 相当
分辨率	0.001mm
进给丝杆导程	－
移动导轨	V 型槽与交叉滚柱
移动精度HV	真直度（水平・垂直）0.008mm
定位精度	0.03mm
重复精度	±0.001mm
空程	0.002mm
平行度	0.05mm
力矩刚性	横摆刚性　0.1sec/N·cm、俯仰刚性　0.1sec/N·cm、翻滚刚性　0.05sec/N·cm
承重	98N（10kgf）
质量	5.9kg
最高速度	5mm/s（5,000pps时）
主要材质/表面处理	钢材/ 卡宁吉恩化学镀镍、涂装
原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器	常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆	ACB-BTD-D3、ARC-BTD-D3
