Z平台

ALZ-4011-G0M-R

1
高级Z 平台（对称型）
移动方向 Z 轴1 方向
移动量 ±7.5mm
平台面 40mm×40mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

采用HG-VCR 方式的高精度、高刚性的自动平台。
有精密丝杆规格、滚珠丝杆规格。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 Z 轴1 方向
移动量 ±7.5mm
平台面 40mm×40mm
使用马达 与PK523HPB 相当（5 线式星形接线、0.75A/ 相）
分辨率 0.001mm
进给丝杆规格 精密丝杆
进给丝杆导程 0.5mm
移动导轨 HG-VCR（V 型槽与交叉滚柱）
移动精度HV 真直度（水平・垂直）0.002mm
移动精度YP 横摆20sec、俯仰30sec
定位精度 0.01mm
重复精度 ±0.0005mm
空程 0.005mm
力矩刚性 横摆刚性　0.25sec/N・cm、俯仰刚性　0.3sec/N・cm、翻滚刚性　0.3sec/N・cm
承重 19.6N（2kgf）
质量 0.42kg
最高速度 5mm/s（5,000pps 时）
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
原点传感器 常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 ACB-STM2、ACB-STM3
▲PAGE TOP

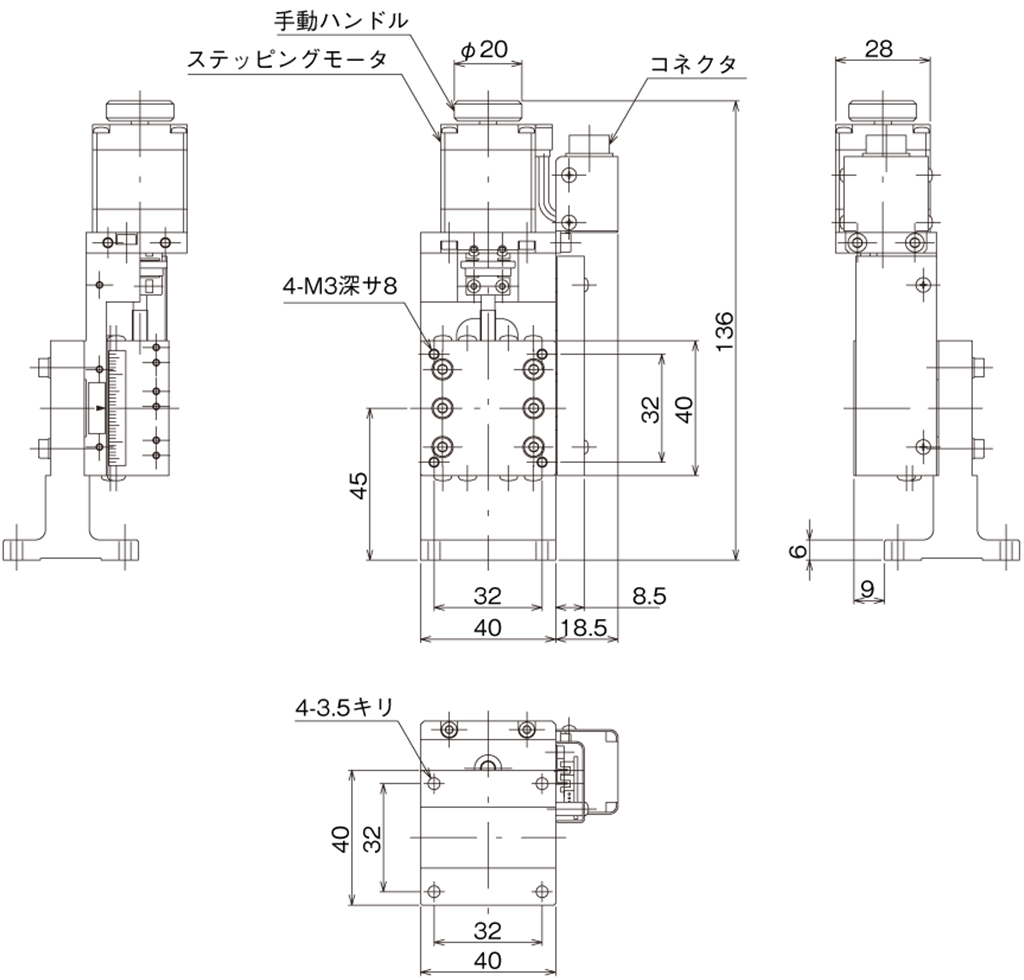

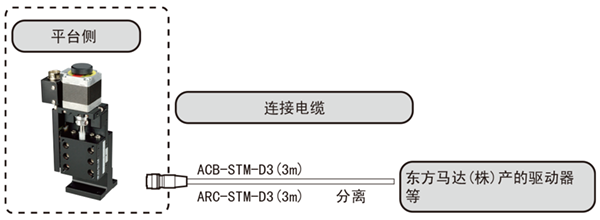

连接方法 ―连接电缆与控制器驱动器―

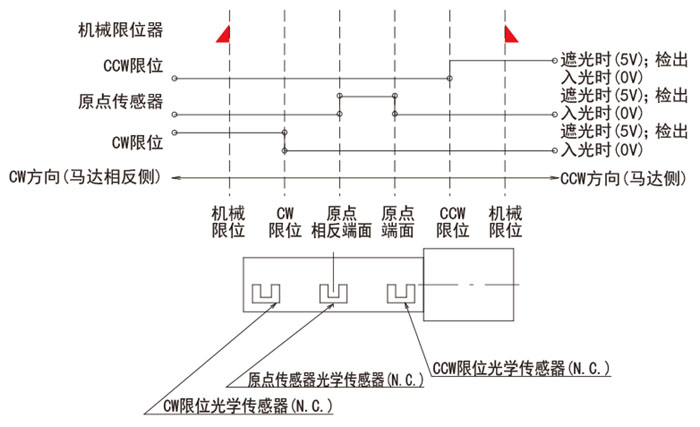

传感器动作逻辑与时序图
