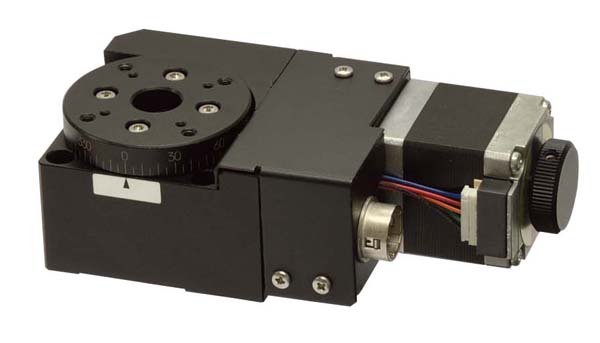

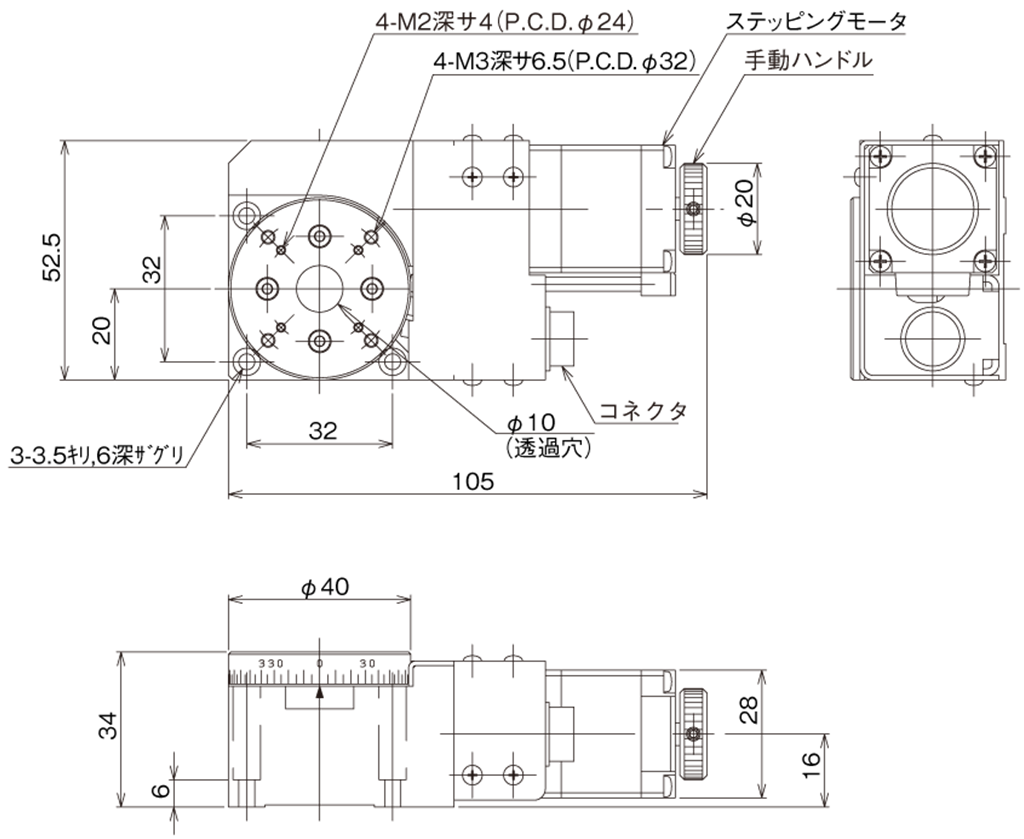

旋转平台

ARS-4036-GM

1
旋转平台
移动方向 旋转方向
移动量 360°
平台面 φ40mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨采用滚珠轴承的旋转平台。
中心开有穿透孔。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 旋转方向
移动量 360°
平台面 φ40mm
使用马达 与PK523HPB 相当（5 线式星形接线、0.75A/ 相）
分辨率 0.01°
移动导轨 滚珠轴承
定位精度 0.08°
重复精度 ±0.003°
径向摆动 0.01mm
面摆动 0.04mm
空程 0.02°
平行度 0.075mm
承重 29.4N（3kgf）
质量 0.4kg
最高速度 50°/s（5,000pps 时）
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
原点传感器 常开接点（闭合接点、A 接点）动作、光学传感器
适合电缆 ACB-STM2、ACB-STM3
▲PAGE TOP

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
