倾斜平台

ATS-C610C-HM

1

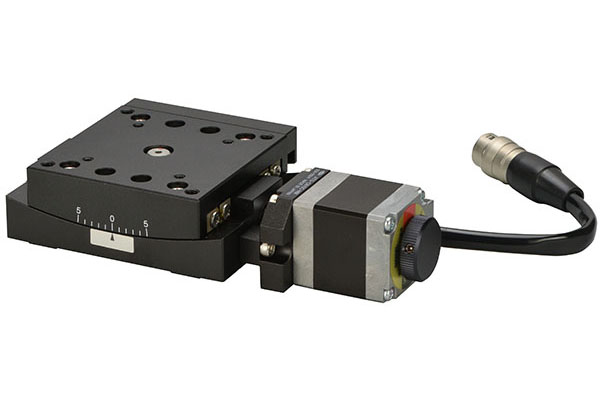

倾斜平台
移动量 ± 5°
平台面 60mm×60mm
分辨率 0.000415°
photo/ATS-C610C-HM.jpg

产品资料

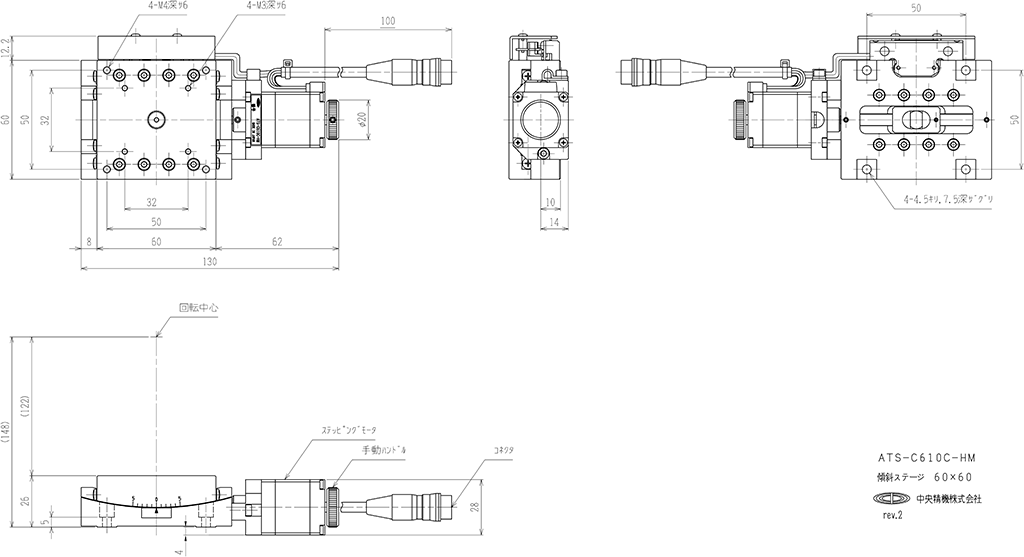

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

旋转中心高度与移动量不同的倾斜平台。
利用本公司独创的复合联轴器机构，可进行非常细微而平滑的动作。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 倾斜1方向
移动量 ± 5°
平台面 60mm×60mm
使用马达 与PK523HPB 相当（5 线式星形接线、0.75A/ 相）
分辨率 0.000415°
进给丝杆导程 0.5mm
进给方式 复合联轴器/ 进给丝杆
移动导轨 V 型槽与交叉滚柱
定位精度 0.03°
重复精度 ±0.002°
平台高度 26mm
旋转中心（平台上面起） 122mm
旋转中心精度 φ0.05mm
空程 0.006°
承重 49N（5kgf）
质量 0.6kg
最高速度 2.1°/s
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
原点传感器 常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 ACB-BTM-D3、ARC-BTM-D3
