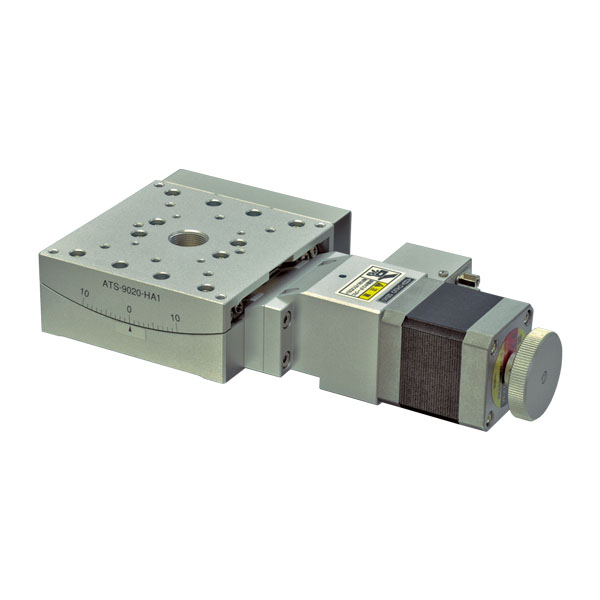

倾斜平台

ATS-9020-HA1

1
倾斜平台
移动量 ± 10°
平台面 90mm×90mm
分辨率 0.002°

产品资料

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

空间上带有旋转中心的倾斜平台。
移动导轨使用V 型槽与交叉滚柱（V-CR 方式）。
可广泛用于相机、传感器等的精密定位用途。
▲PAGE TOP

规格

移动方向 倾斜1方向
移动量 ± 10°
平台面 90mm×90mm
使用马达 PKP545N18B2
分辨率 0.002°
进给方式 蜗杆齿轮
移动导轨 V 型槽与交叉滚柱
定位精度 0.025°
重复精度 ±0.002°
平台高度 36mm
旋转中心（平台上面起） 112mm
旋转中心精度 φ0.05mm
空程 0.002°
力矩刚性 横摆刚性　0.4sec/N·cm、翻滚刚性　0.1sec/N·cm
承重 58.8N（6kgf）
质量 1.5kg
最高速度 16°/s
主要材质/表面处理 铝合金/ 白色氧化铝处理梨皮底
原点传感器 常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器 常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 ACB-BTD-D3、ARC-BTD-D3
▲PAGE TOP

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
