TOOL SCOPE WL型镜筒 -CHUO PRECISION INDUSTRIAL CO.,LTD.-

1

WL型镜筒物镜10目镜20十字微观3

照明装置是白色LED 光源的产品。
用目镜观察的同时，能在电视监视器上显示观察像。（C 卡口相机、电视监视器等另外购买。）
请指定物镜、目镜、刻度板。组装后出厂。
可以无物镜、无目镜、无刻度板等。请咨询。
TOOL SCOPE 是中央精机株式会社的注册商标。

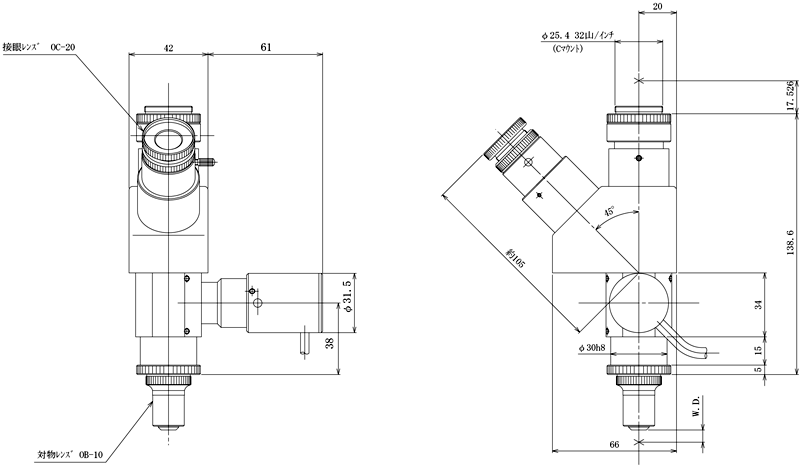

镜筒的种类	倾斜角45°、带TV 镜筒、LED 内置落射照明式
机械筒长	163mm
物镜	OB-10
目镜	OC-20

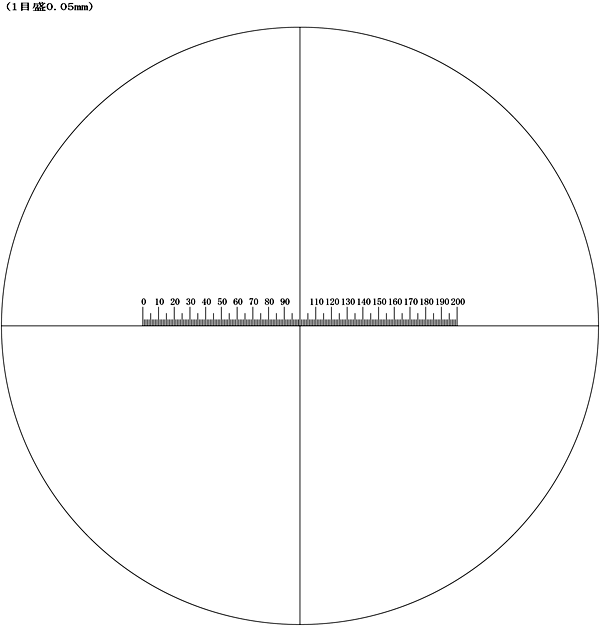

刻度板	十字微观3（1刻度0.05mm）
综合倍率	200×
动作距离（Working Distance）	6.7 mm
实际视野	φ1.2mm
光源	白色LED、照明电缆长1.8m
电源	专用电源TS-EP2A、　带AC 适配器（电缆长1.8m）
C卡口	32 牙/25.4mm、法兰焦点距离17.526mm
质量	镜筒 0.6kg、电源 0.5kg、AC 适配器 0.1kg
补充资料	※ 实际视野（Field of View）：实际可观察到的试料的范围。目镜的视野数（用目镜可观察到的物镜的像的范围）除以物镜倍率的值。 ※ 动作距离（Working Distance）：将焦点对准试料时物镜前端到试料的距离。 ※ 综合倍率是将组合的物镜、目镜各自的倍率相乘后的值。 ※ 综合倍率是在工作显微镜（机械筒长163mm）上的组合。
