| 移动方向 |
XY 轴2 方向 |
| 移动量 |
XY轴±150mm |
| 平台面 |
490mm×490mm |
| 使用马达 |
与步进马达αSTEP AR46AA 相当的马达 |
| 分辨率 |
0.002mm |
| 进给丝杆导程 |
2mm |
| 移动导轨 |
V 型槽与交叉滚柱 |
| 定位精度（1/10行程） |
X轴0.040mm、Y轴0.040mm |
| 定位精度（全行程） |
X轴0.120mm、Y轴0.100mm |
| 重复精度 |
±0.002mm |
| 空程 |
0.003mm |
| 承重 |
49N（5kg） |
| 质量 |

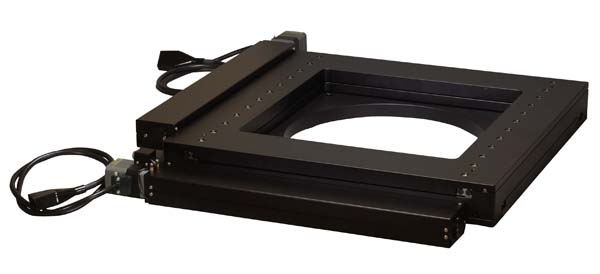

MSS-H300A 约30kg、QT-ARD2 6.0kg |
| 最高速度 |
100mm/s |
| 主要材质/表面处理 |
铝合金/ 黑色氧化铝处理梨皮底 |

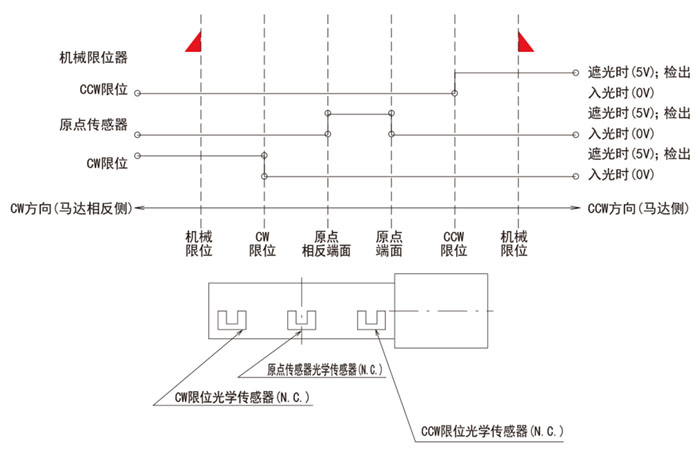

| 原点传感器 |
常闭接点（断开接点、B 接点）动作、光学传感器 |
| 限位传感器 |
常闭接点（断开接点、B 接点）动作、光学传感器 |

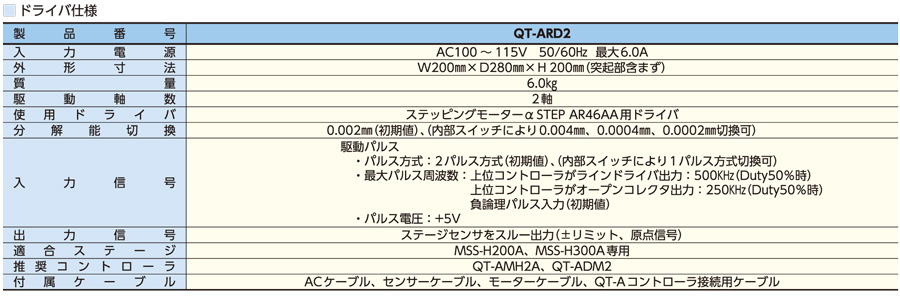

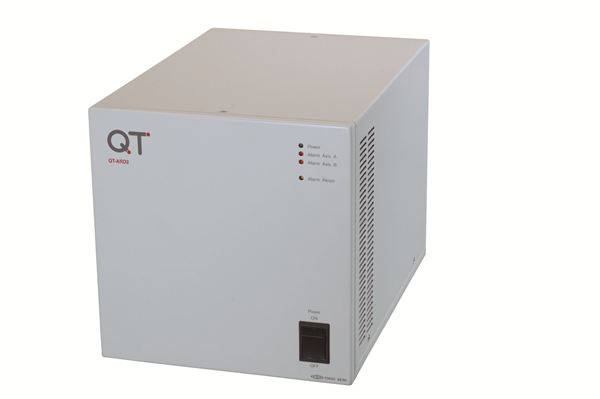

| ドライバ型番 |
QT-ARD2 |
| 入力電源 |
AC100 ～ 115V 50/60Hz 最大6.0A |
| 外形寸法(mm) |
W200mm×D280mm×H200mm（不含凸起部） |
| 駆動軸数 |
2 轴 |
| 分解能切換 |
0.002mm（初始值）、（可用内部开关切换0.004mm、0.0004mm、0.0002mm） |
| 入力信号 |
驱动脉冲
・脉冲方式：2 脉冲方式（初始值）、（可用内部开关切换1 脉冲方式）
・最大脉冲频率：上位控制器为线驱动器输出：500KHz（Duty50％时）
上位控制器为开路集电极输出：250KHz（Duty50％时）
负逻辑脉冲输入（初始值）
・脉冲电压：+5V |
| 入力信号 |
驱动脉冲
・脉冲方式：2 脉冲方式（初始值）、（可用内部开关切换1 脉冲方式）
・最大脉冲频率：上位控制器为线驱动器输出：500KHz（Duty50％时）
上位控制器为开路集电极输出：250KHz（Duty50％时）
负逻辑脉冲输入（初始值）
・脉冲电压：+5V |
| 適合ステージ |
MSS-H200A、MSS-H300A 专用 |
| 推奨コントローラ |
QT-AMH2、QT-ADM2 |
| 付属ケーブル |
AC 电缆、传感器电缆、马达电缆、QT-A 控制器连接用电缆 |
