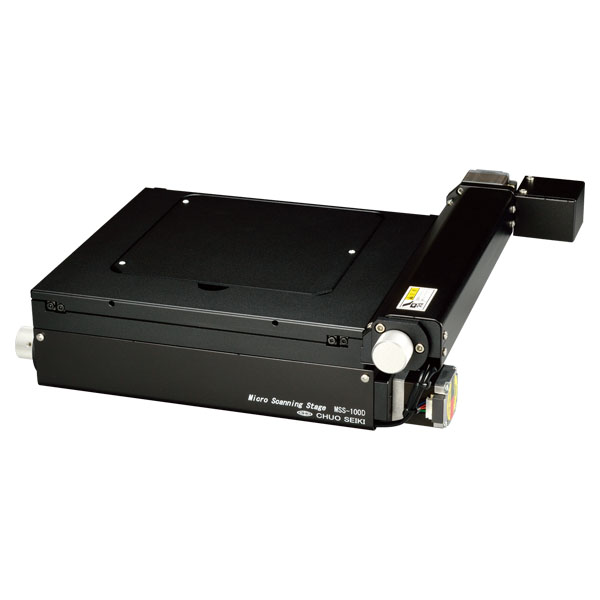

微型扫描平台

MSS-100D

1
微型扫描平台
移动量 XY轴±50mm
平台面 205mm×183mm
分辨率 0.002mm

产品资料

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

支持4 英寸的移动量100mm×100mm 的薄型轻量平台。
为支持显微镜用途，虽然薄型、轻量，但精度仍然毫不妥协。
拆下标准附带的铝板，使用选购品的玻璃板，也能支持穿透照明。
▲PAGE TOP

规格

移动方向 XY 轴2 方向
移动量 XY轴±50mm
平台面 205mm×183mm
使用马达 PKP523N12A
分辨率 0.002mm
进给丝杆规格 滚珠丝杆
进给丝杆导程 1mm
移动导轨 V 型槽与交叉滚柱
移动精度 真直度0.010mm（水平）、0.015mm（垂直）
定位精度（1/10行程） X轴0.010mm、Y轴0.010mm
定位精度（全行程） X轴0.040mm、Y轴0.040mm
重复精度 ±0.002mm
空程 0.003mm
承重 29.4N（3kgf）
质量 3.5kg（铝板除外）
最高速度 40mm/s（20,000pps 时）
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
原点传感器 常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 ACB-BTM-D3、ARC-BTM-D3
标准附件 铝板
