旋转平台・倾斜平台

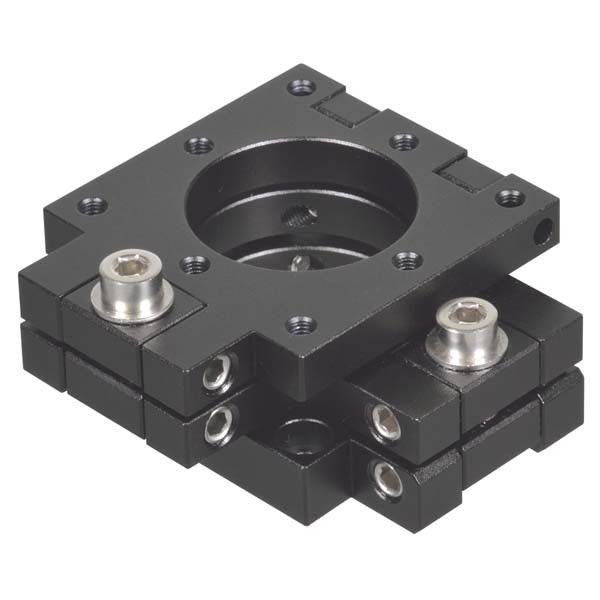

TD-A4051FX

1
校准用二轴倾斜固定平台 40×40
移动量 ±1.5°
平台面 40mm×40mm

产品资料

特长

无夹紧、位置调整后不再动的平台。
利用特殊机构防止背隙。
位置调整使用六角扳手。※ 六角扳手不附带。请顾客准备。
也能支持特殊形状的扳手(选购)代替六角扳手。
比起总是需要调整位置的工件,最适合相机、传感器等调整位置后就不希望移动的工件。
平台中心是穿透孔。
不仅水平安装,垂直・逆向安装皆可。
※ 根据安装方向不同,承重有限制。详情欢迎咨询。

规格

移动方向 倾斜2 方向
平台面 40mm×40mm
夹紧方式 无夹紧
进给方式 进给丝杆P=0.7mm
移动量 ±1.5°
移动导轨 枢轴
承重 24.5N(2.5kgf)
质量 0.08kg
补充资料 取得专利(日本)
