ＸZ平台

LM-912S

1

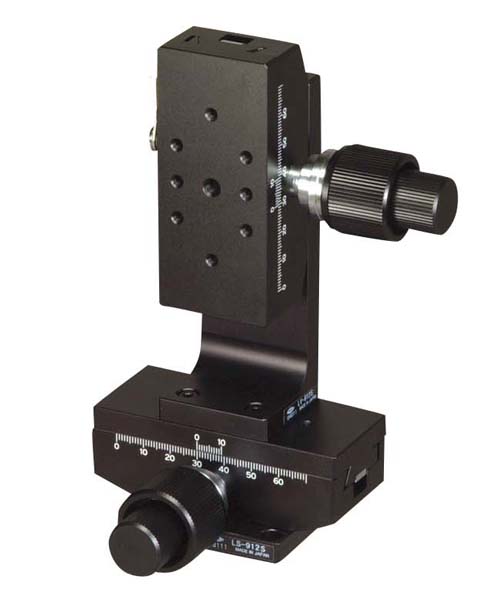

DT XZ 轴平台 40×90 （粗微动手轮）
移动量 ±30mm
平台面 40mm×90mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用榫槽（D-T 方式）的移动模块。
进给方式使用齿条齿轮，支持大移动量。
可广泛用于相机、传感器等的精密定位用途。
可在任意位置上用夹紧杆固定，保持力高。
▲PAGE TOP

规格

平台面 40mm×90mm
夹紧方式 杆式
操作部安装位置 粗微动单手轮
进给方式 齿条齿轮式
移动量 ±30mm
移动量/ 旋钮1 圈 粗动約25.5mm、微动約3.3mm
分度值 副尺每格0.1mm
灵敏度 0.1mm
移动导轨 榫
移动精度 真直度0.03mm
承重 19.6N（2kgf）
质量 1.01kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
