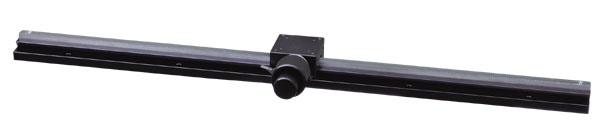

长动作平台

LS-414SL5

1
长动作平台 轨道长500mm （粗微动手轮）
移动量 460mm
平台面 40mm×40mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用榫槽（D-T 方式）的长动作模块。
可广泛用于相机、传感器等的精密定位用途。
方块可追加，1 个轨道可安装多个移动模块。
可在任意位置上用夹紧杆固定，保持力高。
附带刻度1mm、长度1000mm 的刻度贴与指标贴。可粘贴在任意位置上。
▲PAGE TOP

规格

移动方向 X 轴1 方向
平台面 40mm×40mm
夹紧方式 杆式
操作部安装位置 粗微动单手轮
进给方式 齿条齿轮式
移动量 460mm
移动量/ 旋钮1 圈 粗动约25.5mm、微动约3.3mm
分度值 1mm
灵敏度 0.1mm
移动导轨 榫
移动精度 真直度0.25mm
承重 29.4N（3kgf）
质量 0.94kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
