X平台

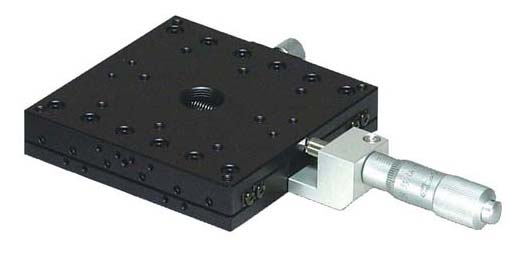

LS-947-C1

1

X 轴细窄平台　90×90

移动量	±7.5mm
平台面	90mm×90mm

产品资料

特长

移动导轨使用V 型槽与交叉滚柱（V-CR 方式）的薄型轻量的平台。
操作部安装位置有中央、侧面、相反侧面。
可广泛用于工件的精密定位、测量机的试料台等。

规格

移动方向	X 轴1 方向
平台面	90mm×90mm
夹紧方式	板夹
操作部安装位置	中心
进给方式	MHM1-15A（标准千分尺）
移动量	±7.5mm
移动量/ 旋钮1 圈	0.5mm
分度值	千分尺式0.01mm
灵敏度	0.003mm
移动导轨	V 型槽与交叉滚柱
移动精度	真直度0.003mm
承重	78.4N（8kgf）
质量	0.45kg
主要材质/表面处理	铝合金/ 黑色氧化铝处理梨皮底
