XY平台

LD-149-S1

1

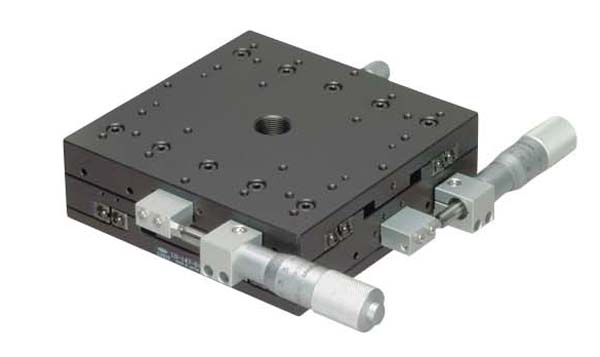

XY 轴细窄平台　125×125（铁制）
移动量 ±12.5mm
平台面 125mm×125mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用V 型槽与交叉滚柱（V-CR 方式）的薄型平台。
操作部安装位置有中央、侧面、相反侧面。
可广泛用于工件的精密定位、测量机的试料台等。
▲PAGE TOP

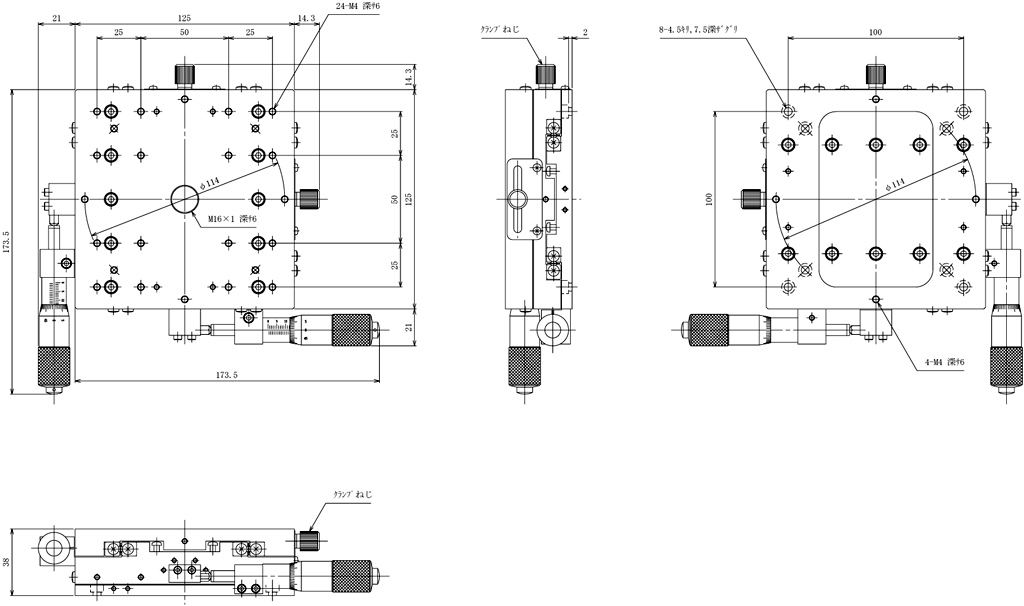

规格

移动方向 XY 轴2 方向
平台面 125mm×125mm
夹紧方式 板夹
操作部安装位置 侧面
进给方式 MHN1-25TA（标准千分尺）
移动量 ±12.5mm
移动量/ 旋钮1 圈 0.5mm
分度值 千分尺式0.01mm
灵敏度 0.003mm
移动导轨 V 型槽与交叉滚柱
移动精度HV 真直度（水平･垂直）0.003mm
移动精度YP 横摆· 俯仰15sec
力矩刚性 横摆刚性　0.05sec/N·cm、俯仰刚性　0.05sec/N·cm、翻滚刚性　0.03sec/N·cm
平行度 0.05mm
XY正交度 0.02mm
承重 225N（23kgf）
质量 4.3kg
主要材质/表面处理 钢材/ 硬质黑色铬
