XY平台

LD-242-MSC

1

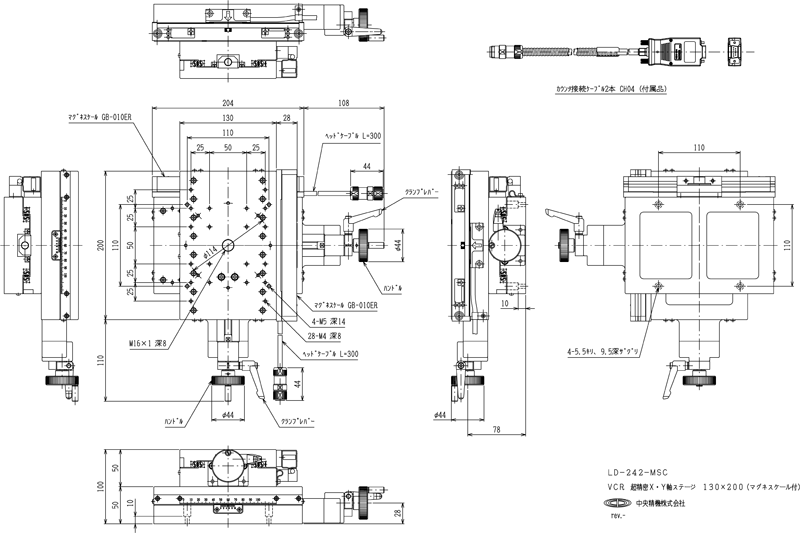

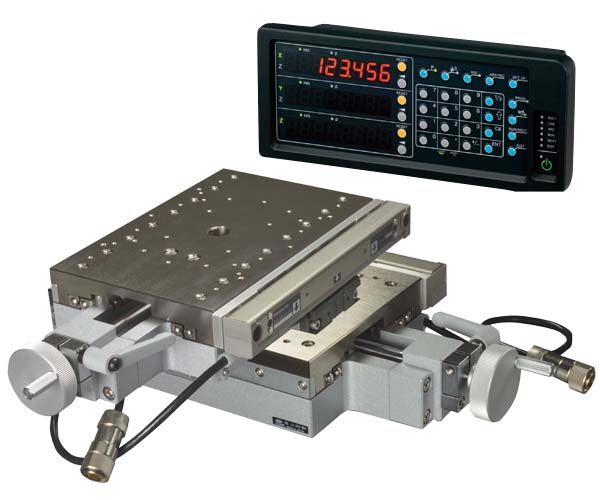

VCR　超精密XY 轴平台　130×200（带磁性标尺）
移动量 ±50mm
平台面 130mm×200mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用V 型槽与交叉滚柱（V-CR 方式）的超精密平台。
带副尺主尺与磁性标尺。
可广泛用于工件的精密定位、测量机的试料台等。
▲PAGE TOP

规格

移动方向 XY 轴2 方向
平台面 130mm×200mm
夹紧方式 对开拧紧式
操作部安装位置 －
进给方式 手动进给丝杆式
移动量 ±50mm
移动量/ 旋钮1 圈 1mm
分度值 副尺每格0.05mm/主尺显示模块每格0.0005mm（0.5μm）
灵敏度 ー
移动导轨 V 型槽与交叉滚柱
移动精度HV 真直度（水平･垂直）0.003mm
移动精度YP 横摆· 俯仰15sec
力矩刚性 横摆刚性　0.02sec/N·cm、俯仰刚性　0.02sec/N·cm、翻滚刚性　0.01sec/N·cm
平行度 0.06mm
XY正交度 0.02mm
承重 216N（22kgf）
质量 16kg
主要材质/表面处理 钢材/ 卡宁吉恩化学镀镍（工作台）、涂装（底座）
