XY平台

LD-1047T-C1

1

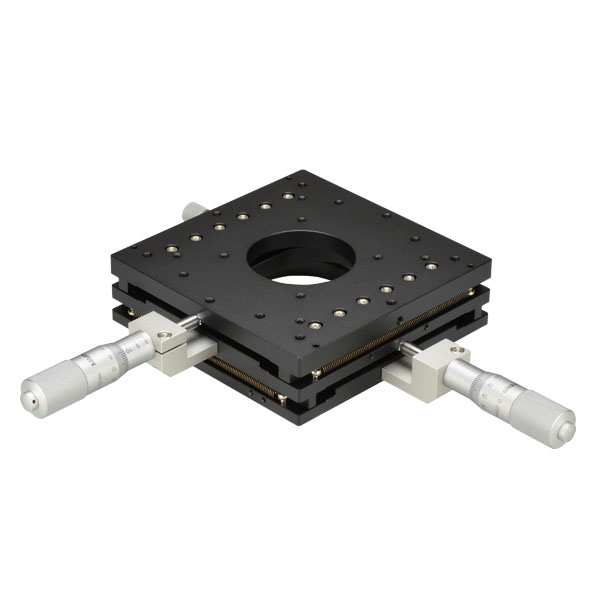

透射 XY 平台　125×125
移动量 ±12.5mm
平台面 125mm×125mm

产品资料

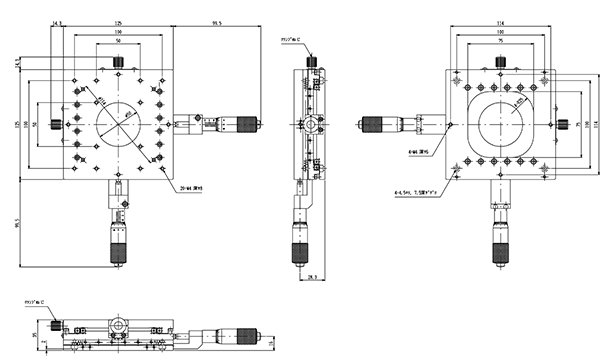

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动量125mm x 125mm的透射 XY 平台。
平台中心是穿透孔φ50mm。
它比普通的 XY 平台更薄更轻，因为它具有三层，下平台、中平台和上平台。
▲PAGE TOP

规格

移动方向 XY 轴2 方向
平台面 125mm×125mm
夹紧方式 板夹
操作部安装位置 中心
进给方式 MHN1-25TA（标准千分尺）
移动量 ±12.5mm
移动量/ 旋钮1 圈 0.5mm
分度值 千分尺式0.01mm
移动导轨 V 型槽与交叉滚柱
移动精度 真直度（水平･垂直）0.02mm
XY正交度 0.05mm
承重 78.4N（8kgf）
质量 1.3kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
