Z平台

LZ-947-S1

1

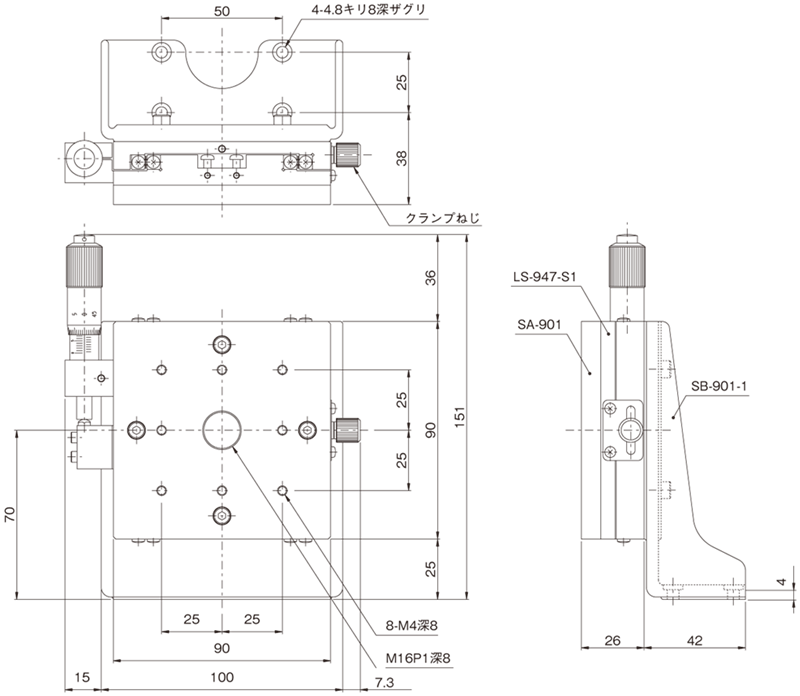

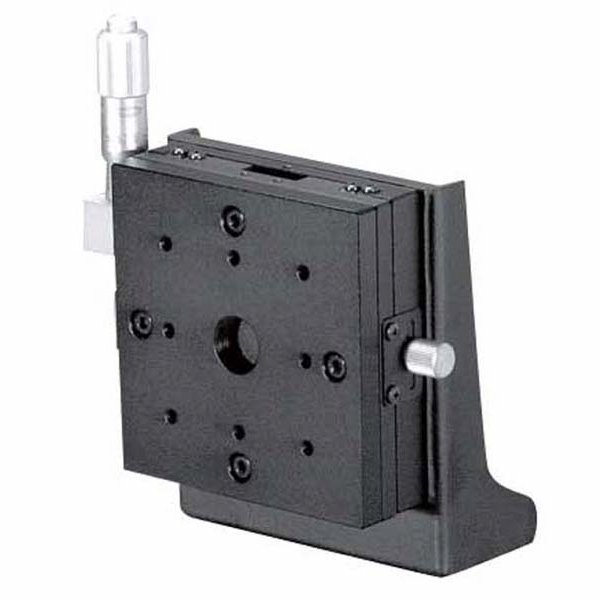

Z 轴支架细窄平台　90×90
移动量 ±7.5mm
平台面 90mm×90mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用V 型槽与交叉滚柱（V-CR 方式）的薄型轻量的平台。
操作部安装位置有侧面、相反侧面。
可广泛用于工件的精密定位、测量机的试料台等。
▲PAGE TOP

规格

移动方向 Z 轴1 方向
平台面 90mm×90mm
夹紧方式 板夹
操作部安装位置 侧面
进给方式 MHM1-15A（标准千分尺）
移动量 ±7.5mm
移动量/ 旋钮1 圈 0.5mm
分度值 千分尺式0.01mm
灵敏度 0.003mm
移动导轨 V 型槽与交叉滚柱
移动精度 真直度0.003mm
承重 29.4N（3㎏f）
质量 0.91㎏
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
