Z平台

LV-147-7

1

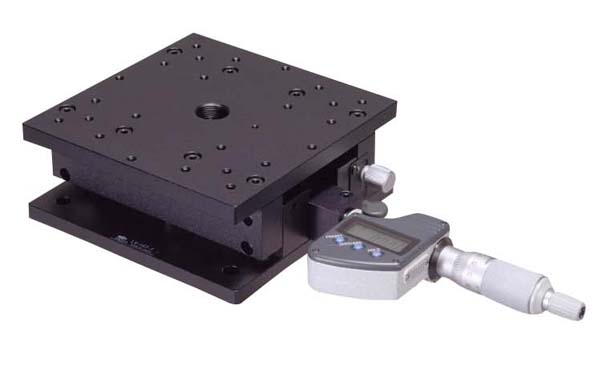

Z 轴细窄平台　125×125 （带数字显示式千分尺）
移动量 0～10mm
平台面 125mm×125mm

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

薄型轻量的升降型Z 轴平台。
组合多个V-CR 方式导轨，提高了刚性。
可广泛用于传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 Z 轴1 方向
平台面 125mm×125mm
夹紧方式 板夹
进给方式 MHN1-25MX
（数字显示式千分尺）
移动量 0～10mm
移动量/ 旋钮1 圈 0.5mm
分度值 数字显示式千分尺0.001mm
灵敏度 0.001mm
移动导轨 V 型槽与交叉滚柱
移动精度 真直度（水平･垂直）0.005mm
承重 49N（5kgf）
质量 1.6kg
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
