XYZ平台、XYZ旋转平台

LT-140-S1

1

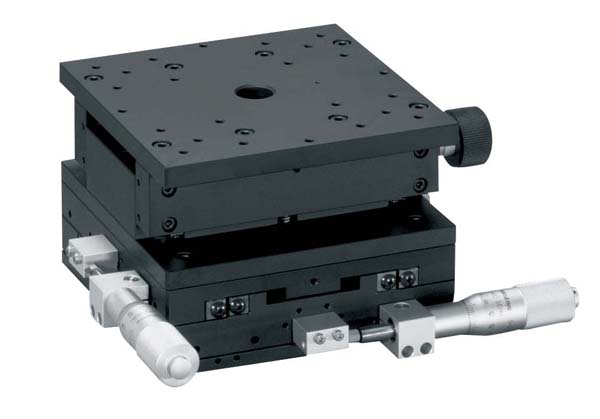

X·Y·Z 轴细窄平台　125×125
移动量 XY 轴±12.5mm、Z 轴0 ～ 10mm
平台面 125mm×125mm

产品资料

  • カタログPDF

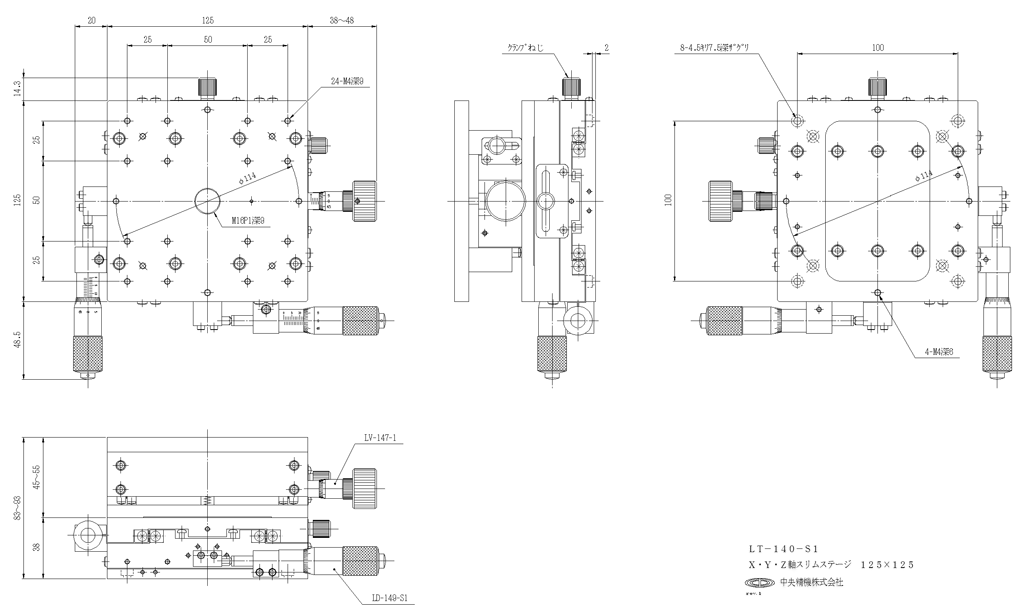

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

组合了XY 轴、Z 轴的XYZ 平台。
还有千分尺方向相反的型号，可左右操作。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 XYZ 轴3 方向
平台面 125mm×125mm
夹紧方式 板夹
操作部安装位置 XY 轴 侧面
进给方式 XY 轴　MHN1-25TA、Z 轴　CMH-13FM、（各轴标准千分尺）
移动量 XY 轴±12.5mm、Z 轴0 ～ 10mm
移动量/ 旋钮1 圈 各轴0.5mm
分度值 千分尺式0.01mm
灵敏度 0.003mm
移动导轨 V 型槽与交叉滚柱
移动精度HV 真直度　XY 轴0.003mm、Z 轴0.005mm
XY正交度 0.02mm
承重 49N（5kgf）
质量 5.7kg
主要材质/表面处理 XY 轴 钢材/ 硬质黑色铬、Z 轴 铝合金/ 黑色氧化铝处理梨皮底
