XYZ平台、XYZ旋转平台

TR-101-S1

1

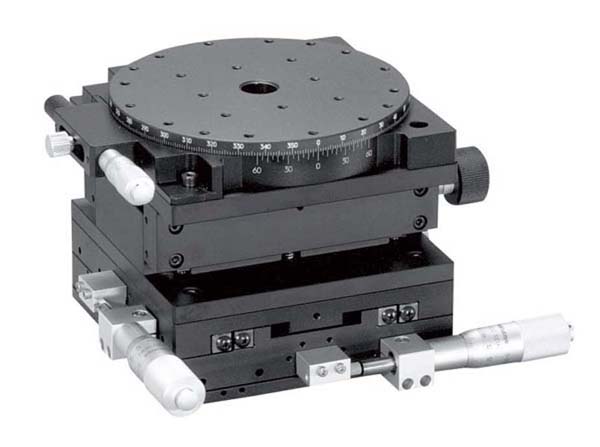

X·Y·Z· 旋转细窄平台　φ125
移动量 XY 轴±12.5mm、Z 轴0 ～ 10mm、旋转　粗动360°　微动±5°
平台面 φ125mm

产品资料

  • カタログPDF

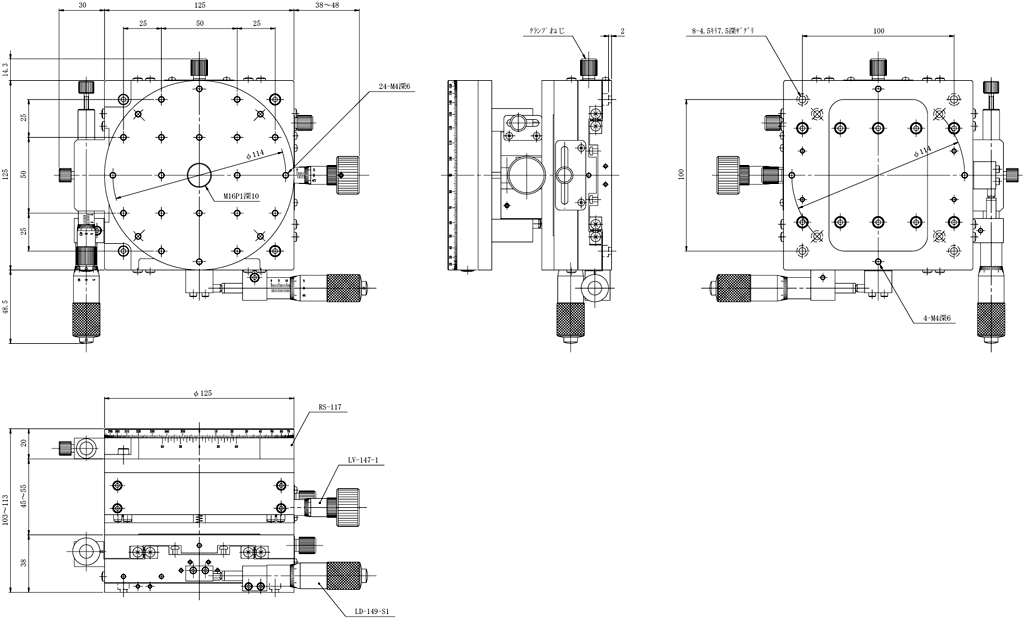

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

组合了XY 轴、Z 轴、旋转轴的细窄平台的XYZ 旋转平台。
还有千分尺方向相反的型号，可左右操作。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 XYZ 旋转4 方向
平台面 φ125mm
夹紧方式 XYZ 轴 板夹、旋转轴 复合夹紧
操作部安装位置 XY 轴 侧面
进给方式 XY 轴　MHN1-25TA、Z 轴　CMH-13FM、旋转　CMH-13RM、（各轴标准千分尺）
移动量 XY 轴±12.5mm、Z 轴0 ～ 10mm、旋转　粗动360°　微动±5°
移动量/ 旋钮1 圈 XYZ 轴 0.5mm、旋转轴 约0.39°
分度值 XYZ 轴　千分尺式0.01mm、旋转　副尺每格5′ /
千分尺式0.01mm（1 刻度约0.008°）
灵敏度 XYZ 轴0.003mm
移动导轨 XYZ 轴　V 型槽与交叉滚柱、旋转轴　配研
移动精度 　
移动精度HV 真直度　XY 轴0.003mm、真直度　Z 轴0.005mm、圆度　旋转　0.05mm、面摆动　旋转　0.03mm
XY正交度 0.02mm
承重 29.4N(3kgf)
质量 6.6kg
主要材质/表面处理 XY 轴 钢材/ 硬质黑色铬、Z 轴旋转 铝合金/ 黑色氧化铝处理梨皮底
