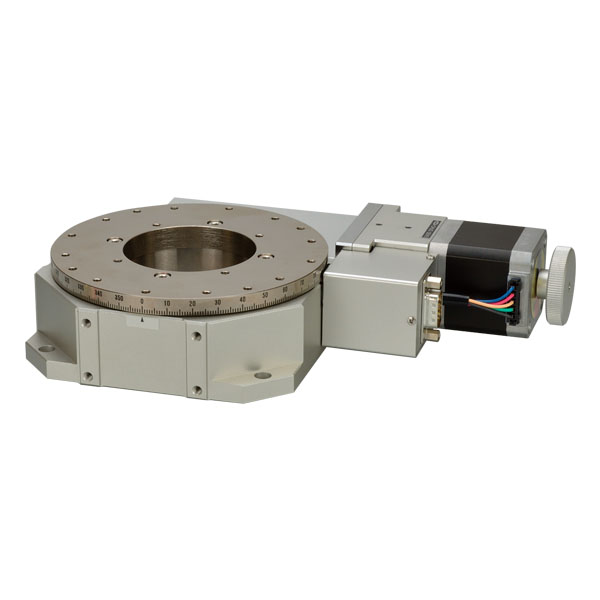

交叉滚柱平台

ARS-136-HA1

1
旋转平台
移动方向 旋转方向
移动量 360°
平台面 φ125mm

产品资料

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨采用交叉滚柱轴承的旋转平台。
中心开有穿透孔。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 旋转方向
移动量 360°
平台面 φ125mm
使用马达 PK545N18B2
分辨率 0.004°
移动导轨 交叉滚柱轴承
径向摆动 0.01mm
面摆动 0.015mm
定位精度 0.025°
重复精度 ±0.003°
空程 0.003°
平行度 0.05mm
力矩刚性 0.15sec/N・cm
承重 147N（15kgf）
质量 3kg
最高速度 32°/s（8,000pps时）
主要材质/表面处理 钢材（工作台）、铝合金（底座）/ 卡宁吉恩化学镀镍、白色氧化铝处理梨皮底
原点传感器 常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器 常开接点（闭合接点、A 接点）动作、光学传感器
适合电缆 ACB-BTD-D3、ARC-BTD-D3
▲PAGE TOP

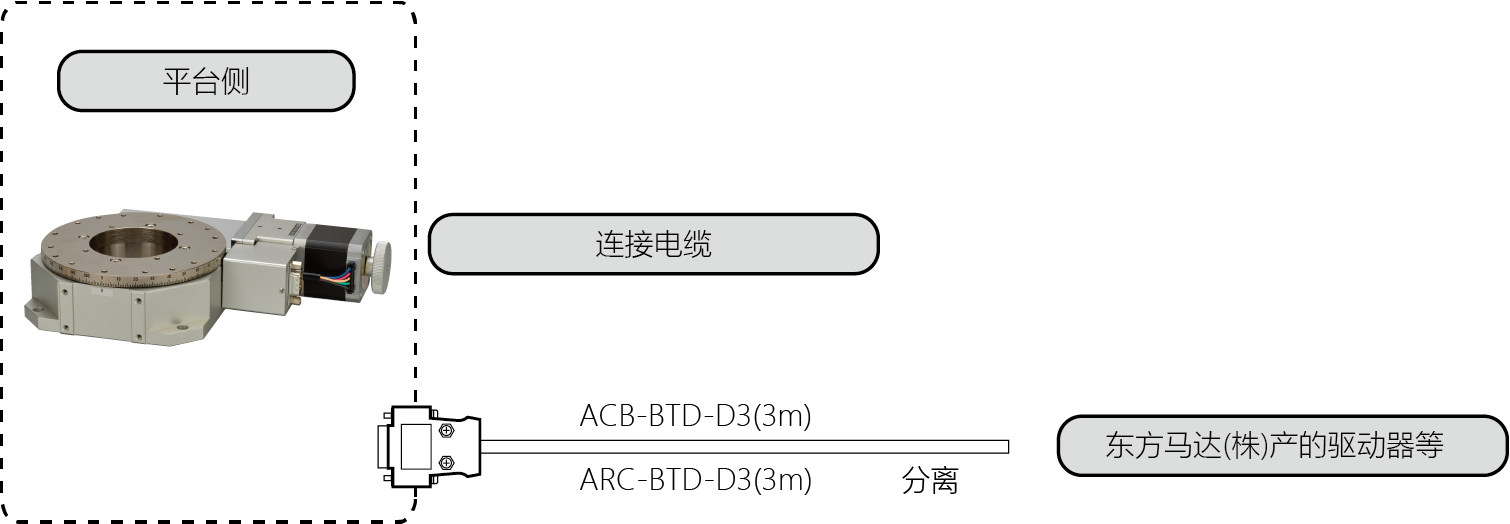

连接方法 ―连接电缆与控制器驱动器―

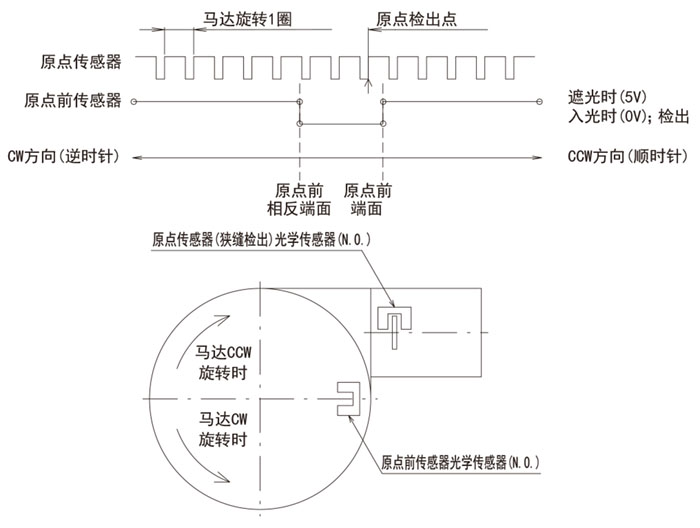

传感器动作逻辑与时序图
