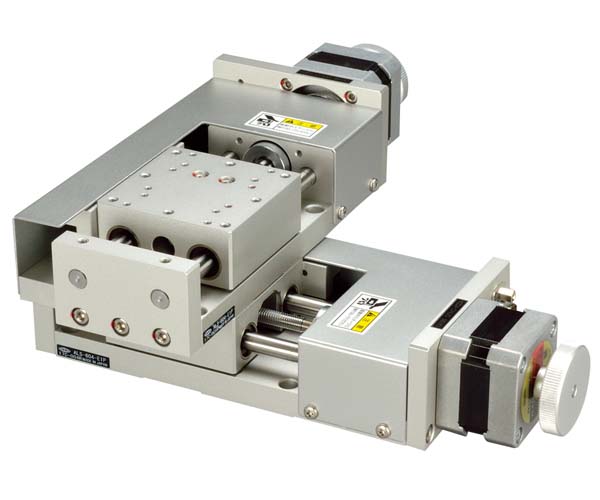

滚珠导套平台

ALD-604-E1P

1
XY 平台
移动方向 XY 轴2 方向
移动量 ±20mm
平台面 60mm×60mm

产品资料

  • カタログPDF
  • 図面PDF

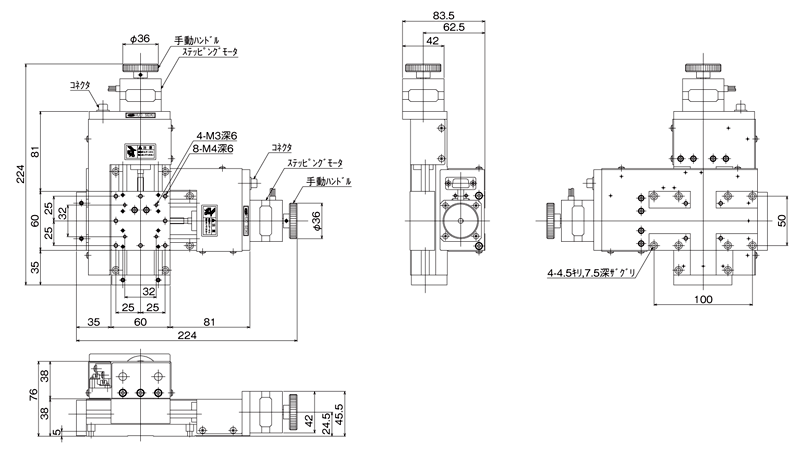

  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用滚珠导套的中精度自动XY 平台。
可用于各种传感器、工件的自动定位用途。
点前传感器及限位传感器的位置可调。
▲PAGE TOP

规格

移动方向 XY 轴2 方向
移动量 ±20mm
平台面 60mm×60mm
使用马达 与PK543NBW 相当（5 线式星形接线、0.75A/ 相）
分辨率 0.002mm
进给丝杆规格 滚珠丝杆
进给丝杆导程 1mm
移动导轨 滚珠导套
移动精度HV 真直度（水平・垂直）0.05mm
定位精度 0.05mm（无负荷时）、0.15mm（4kg 负荷时）
重复精度 ±0.003mm
空程 0.01mm
XY正交度 0.06mm
承重 39.2N（4kgf）
质量 2.4kg
最高速度 16mm/s（8,000pps 时）
主要材质/表面处理 铝合金/ 白色氧化铝处理梨皮底
原点传感器 常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器 常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 ACB-STD2、ACB-STD3
▲PAGE TOP

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
