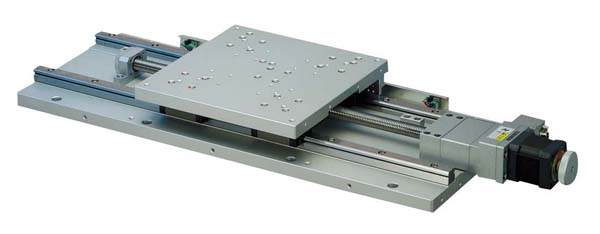

滚珠滑道平台

ALS-230-C5P

1
X 平台(丝杆导程5mm)
移动方向 X 轴1 方向
移动量 ±150mm
平台面 200mm×200mm
ALS-230-C5P

产品资料

特长

移动导轨使用滚珠滑道的长动作自动平台。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。

规格

移动方向 X 轴1 方向
移动量 ±150mm
平台面 200mm×200mm
使用马达 与PK545NBW 相当(5 线式星形接线、0.75A/ 相)
分辨率 0.01mm
进给丝杆导程 5mm
移动导轨 滚珠滑道
移动精度HV 真直度(水平・垂直)0.02mm
移动精度YP 横摆35sec、俯仰60sec
定位精度 0.03mm
重复精度 ±0.002mm
空程 0.005mm
力矩刚性 横摆刚性 0.02sec/N・cm、俯仰刚性 0.02sec/N・cm、翻滚刚性 0.02sec/N・cm
承重 490N(50kgf)
质量 10.5kg
最高速度 50mm/s(5,000pps 时)
主要材质/表面处理 铝合金/ 白色氧化铝处理梨皮底
原点传感器 常开接点(闭合接点、A 接点)动作、光学传感器
原点前传感器 常闭接点(断开接点、B 接点)动作、光学传感器
限位传感器 常闭接点(断开接点、B 接点)动作、光学传感器
适合电缆 ACB-STD2、ACB-STD3

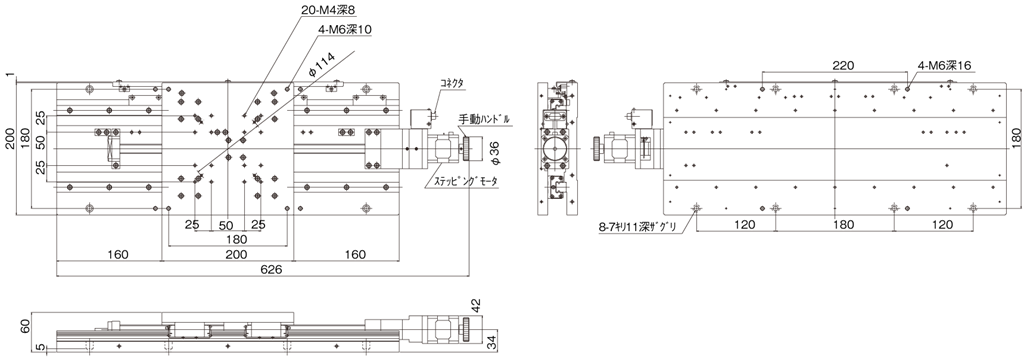

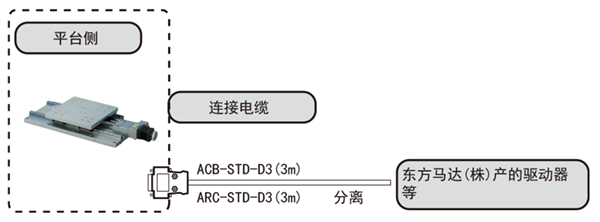

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
