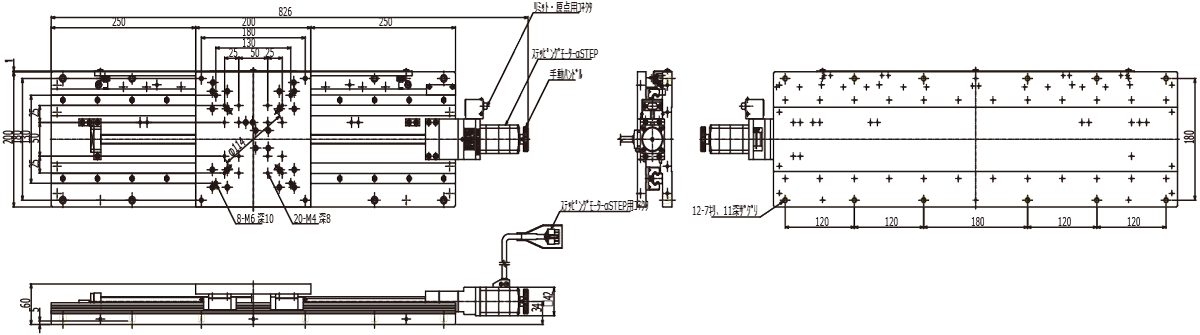

滚珠滑道平台

ALS-H250-C2P

1
X 平台
移动方向 X 轴1 方向
移动量 ±250mm
平台面 200mm×200mm
ALS-250-C2P
ALS-H250-C2P

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用滚珠滑道的长动作自动平台。
原点前传感器及限位传感器的位置可调。
ALS-H250-C2P/C5P 采用步进马达αSTEP，因此响应性高，可高速定位。
ALS-H250-C2P/C5P 附带步进马达αSTEP 用驱动器（东方马达公司产）。
关于ALS-H250-C2P/C5P 的控制系统，需要顾客另行准备。
▲PAGE TOP

规格

移动方向 X 轴1 方向
移动量 ±250mm
平台面 200mm×200mm
使用马达 AR46BA
分辨率 0.002mm
进给丝杆导程 2mm
移动导轨 滚珠滑道
移动精度HV 真直度（水平・垂直）0.025mm
移动精度YP 横摆35sec、俯仰70sec
定位精度 0.04mm
重复精度 ±0.002mm
空程 0.002mm
力矩刚性 横摆刚性　0.02sec/N・cm、俯仰刚性　0.02sec/N・cm、翻滚刚性　0.02sec/N・cm
承重 490N（50kgf）
质量 13kg
最高速度 60mm/s（30,000pps 时）
主要材质/表面处理 铝合金/ 白色氧化铝处理梨皮底
原点传感器 常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器 常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 马达电缆3m、驱动器ARD-A
▲PAGE TOP

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
