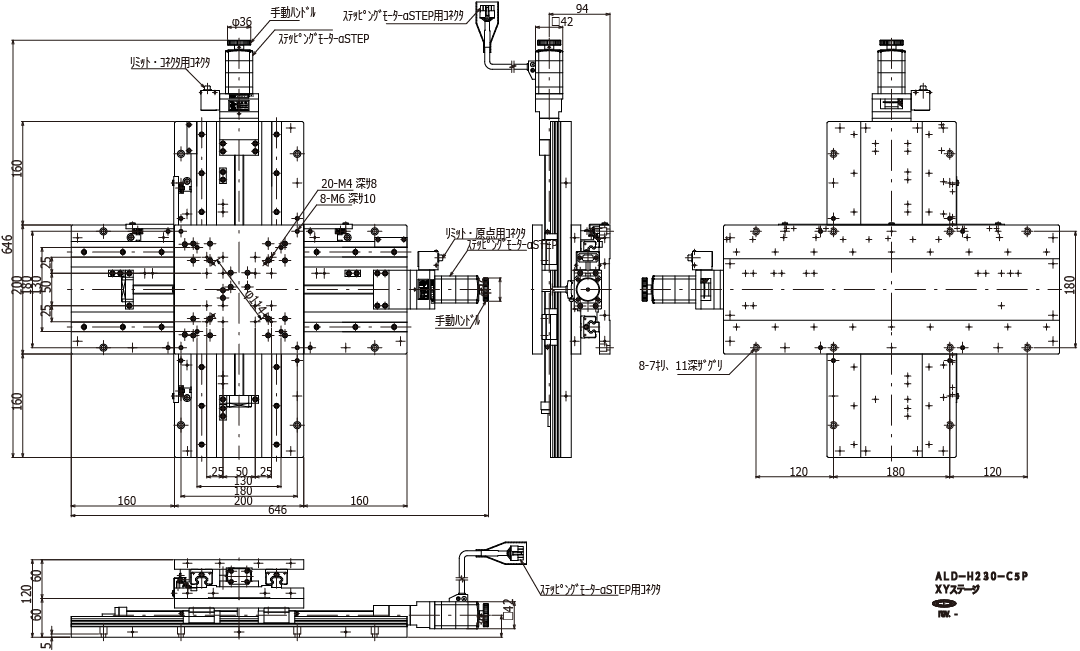

滚珠滑道平台

ALD-H230-C5P

1
XY 平台（丝杆导程5mm）
移动方向 XY 轴2 方向
移动量 ±150mm
平台面 200mm×200mm
ALD-H230-C5P

产品资料

  • カタログPDF
  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

移动导轨使用滚珠滑道的长动作自动XY 平台。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。
ALD-H230-C2P/C5P 采用步进马达αSTEP，因此响应性高，可高速定位。
ALD-H230-C2P/C5P 附带步进马达αSTEP 用驱动器（东方马达公司产）。
关于ALD-H230-C2P/C5P 的控制系统，需要顾客另行准备。
▲PAGE TOP

规格

移动方向 XY 轴2 方向
移动量 ±150mm
平台面 200mm×200mm
使用马达 AR46BA
分辨率 0.005mm
进给丝杆导程 5mm
移动导轨 滚珠滑道
移动精度HV 真直度（水平・垂直）0.03mm
定位精度 0.1mm
重复精度 ±0.002mm
空程 0.005mm
XY正交度 0.06mm
力矩刚性 横摆刚性　0.04sec/N・cm、俯仰刚性　0.04sec/N・cm、翻滚刚性　0.04sec/N・cm
承重 392N（40kgf）
质量 21kg
最高速度 100mm/s（20,000pps 时）
主要材质/表面处理 铝合金/ 白色氧化铝处理梨皮底
原点传感器 常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器 常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 马达电缆3m、驱动器ARD-A
▲PAGE TOP

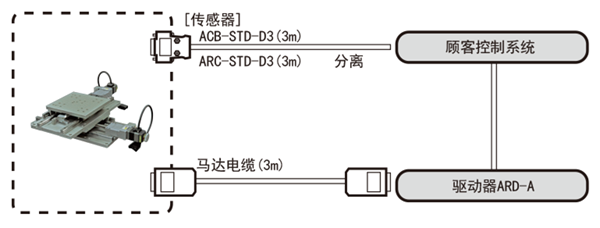

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
