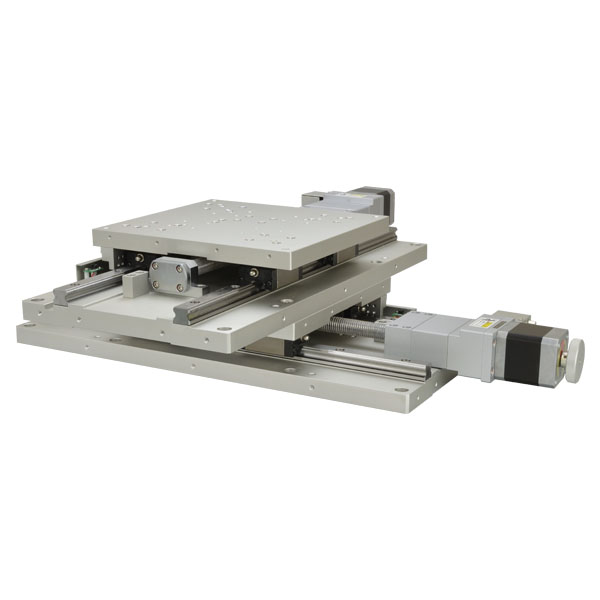

XY 平台（丝杆导程5mm）

移动导轨使用滚珠滑道的长动作自动XY 平台。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。

移动方向	XY 轴2 方向
移动量	±100mm
平台面	200mm×200mm
使用马达	PKP545N18B2
分辨率	0.01mm
进给丝杆导程	5mm
移动导轨	滚珠滑道
移动精度HV	真直度（水平・垂直）0.02mm
定位精度	0.08mm
重复精度	±0.002mm
空程	0.005mm
XY正交度	0.04mm
力矩刚性	横摆刚性　0.04sec/N・cm、俯仰刚性　0.04sec/N・cm、翻滚刚性　0.04sec/N・cm
承重	392N（40kgf）
质量	18kg
最高速度	60mm/s（6,000pps 时）
主要材质/表面处理	铝合金/ 白色氧化铝处理梨皮底
原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器	常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆	ACB-BTD-D3、ARC-BTD-D3
