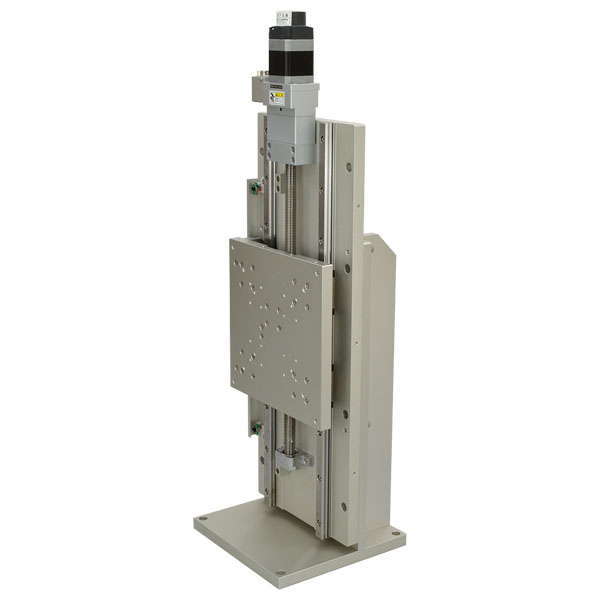

Z 平台　带电磁制动器

移动导轨使用滚珠滑道的长动作自动平台。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。
带有防止工作台落下的电磁制动器。

移动方向	Z 轴1 方向
移动量	±150mm
平台面	200mm×200mm
使用马达	PKP545N18B2　带电磁制动器
分辨率	0.004mm
进给丝杆导程	2mm
移动导轨	滚珠滑道
移动精度HV	真直度（水平・垂直）0.02mm
定位精度	0.03mm
重复精度	±0.002mm
空程	0.002mm
力矩刚性	横摆刚性　0.03sec/N・cm、俯仰刚性　0.5sec/N・cm、翻滚刚性　0.4sec/N・cm
承重	78.4N（8kgf）
质量	18.5kg
最高速度	24mm/s（6,000pps 时）
主要材质/表面处理	铝合金/ 白色氧化铝处理梨皮底

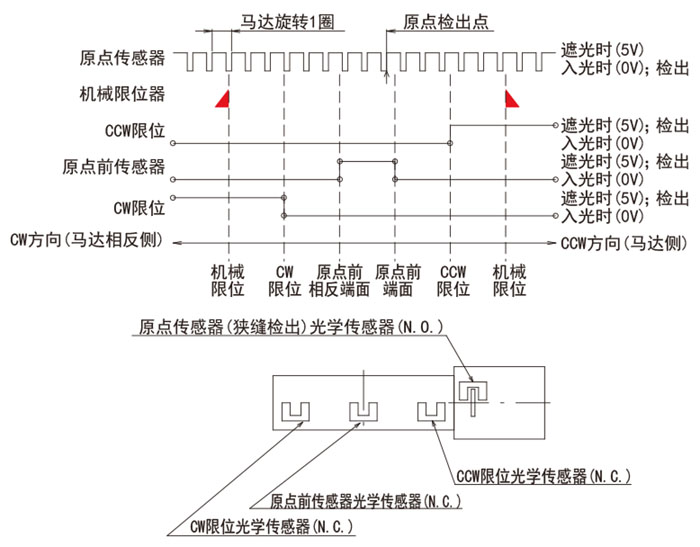

原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器	常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆	ACB-BTD-D3、ARC-BTD-D3
