傾斜ステージ

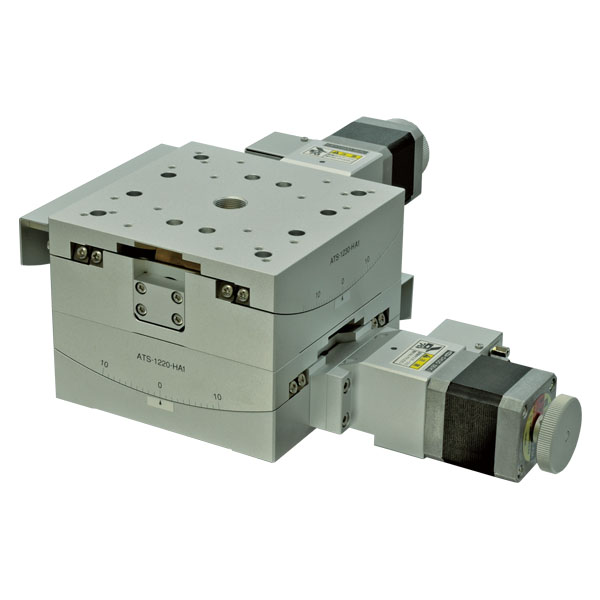

ATD-1220-HA1

二軸傾斜ステージ

¥660,000

移動量	上軸±15°、下軸±10°
ステージ面	125mm×125mm
分解能	0.002°

YES

製品資料

寸法記載がない部分はお問い合わせください。

▲PAGE TOP

説明

新規ステッピングモータを使用することで低振動、低騒音を可能にしました。
空間上に回転中心を持つ自動傾斜ステージです。
移動ガイドにV溝とクロスローラを採用しています。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。

▲PAGE TOP

仕様

移動方向	傾斜2方向
移動量	上軸±15°、下軸±10°
ステージ面	125mm×125mm
使用モータ	PKP545N18B2
分解能	0.002°
移動機構/送り方式	ウォームギヤ
移動ガイド	V溝とクロスローラ
位置決め精度	0.025°
繰り返し精度	±0.002°
ステージ高さ	95mm
回転中心(ステージ上面より)	112mm
ロストモーション	0.002°
モーメント剛性	ヨー剛性0.16sec/N・cm
耐荷重	78.4N（8kgf）
質量	5.4kg
最高速度	16°/s
主要材質/表面処理	アルミ合金/白アルマイト梨地
原点センサ	ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
原点前センサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
適合ケーブル	ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品	六角穴付ボルト（本体固定用）M4　4本
接続ステージ選択 (パラメータNo.4)	14
補足事項	※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。 ●リミットスイッチ：該当するディップSWをOFF ●パラメータNo.1（原点センサ論理）：1（NO） ●パラメータNo.2（原点前センサ論理）：2（NC） ●パラメータNo.3（原点復帰モード）：0（原点・原点前・Z相）、1（原点・原点前）、4（リミット・Z相）または5（リミット）

▲PAGE TOP

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
