はじめに

当社はステージメーカーとして、お客様のご要望にお答えするために、多くのステージを製造販売しています。
当社の手動ステージは、従来から各仕様の位置付けを明確にし、お客様がその目的に応じて選択しご使用いただけるように、多くの品種を取り揃えています。
また、当社の自動ステージとの互換性も考慮し、各種ステージの取り付け基準穴、取り付けねじを共通にしました。
設計面・製造面において原価低減を図り、皆様にご提供できるよう日々努力しています。

特長

  1. ステージ面寸法、移動量、移動精度、価格など、各仕様の位置付けを明確にしていますので、用途に合わせての選択が容易です。
  2. ステージ面の取り付けねじ穴とベース底面の取り付け穴位置に互換性があり、お客様の用途に合わせて自由な組み合わせが可能です。
  3. ほとんどのステージに、クランプ機構が標準で装備されています。
  4. アフターサービス、サポート体制が充実しています。

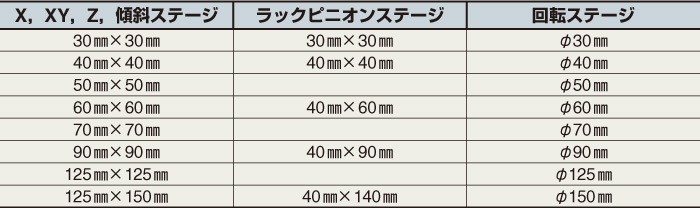

ステージ面の大きさ
当社手動ステージのステージ面の大きさは、基本的に下記表の種類を採用しています。
基本的なステージ面の大きさ
基本的なステージ面の大きさ

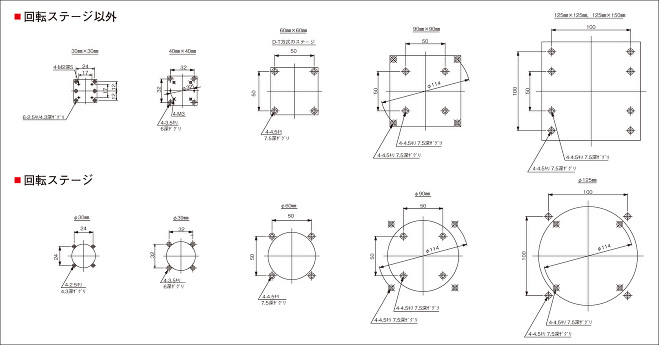

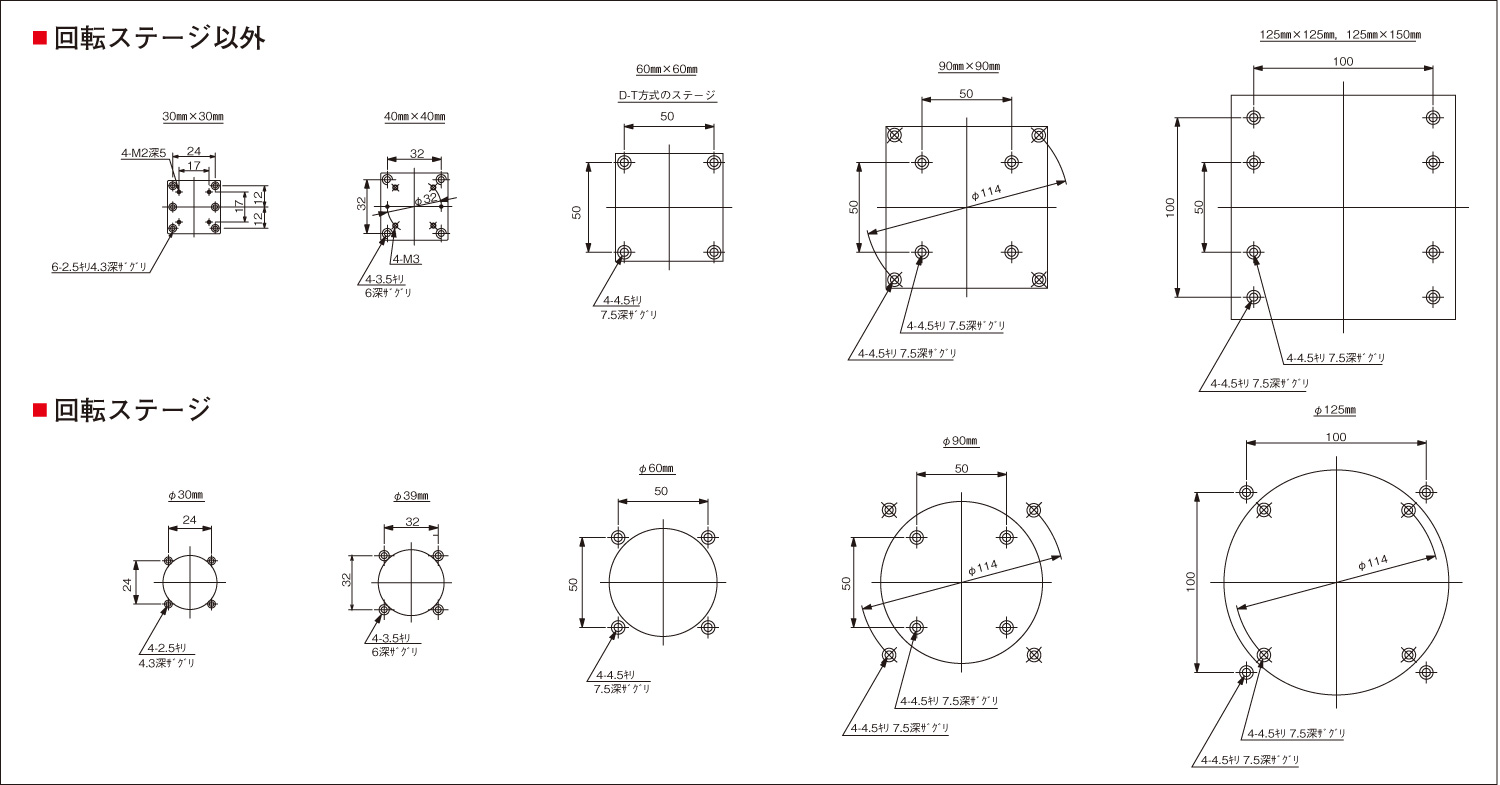

ベースの取り付け穴
基本的なステージ下面に開いている穴の位置と大きさは、図1のように統一され、互換性を有しています。各製品の組み合わせの際にご利用ください。また、ステージを取り付ける部品の平面精度を出すようにお願いします。ステージによって、構造上取り付ける部品の平面精度が出ていないと、ステージ本来の精度が発揮できないときがあります。
※詳細は各製品の外観図をご覧ください。

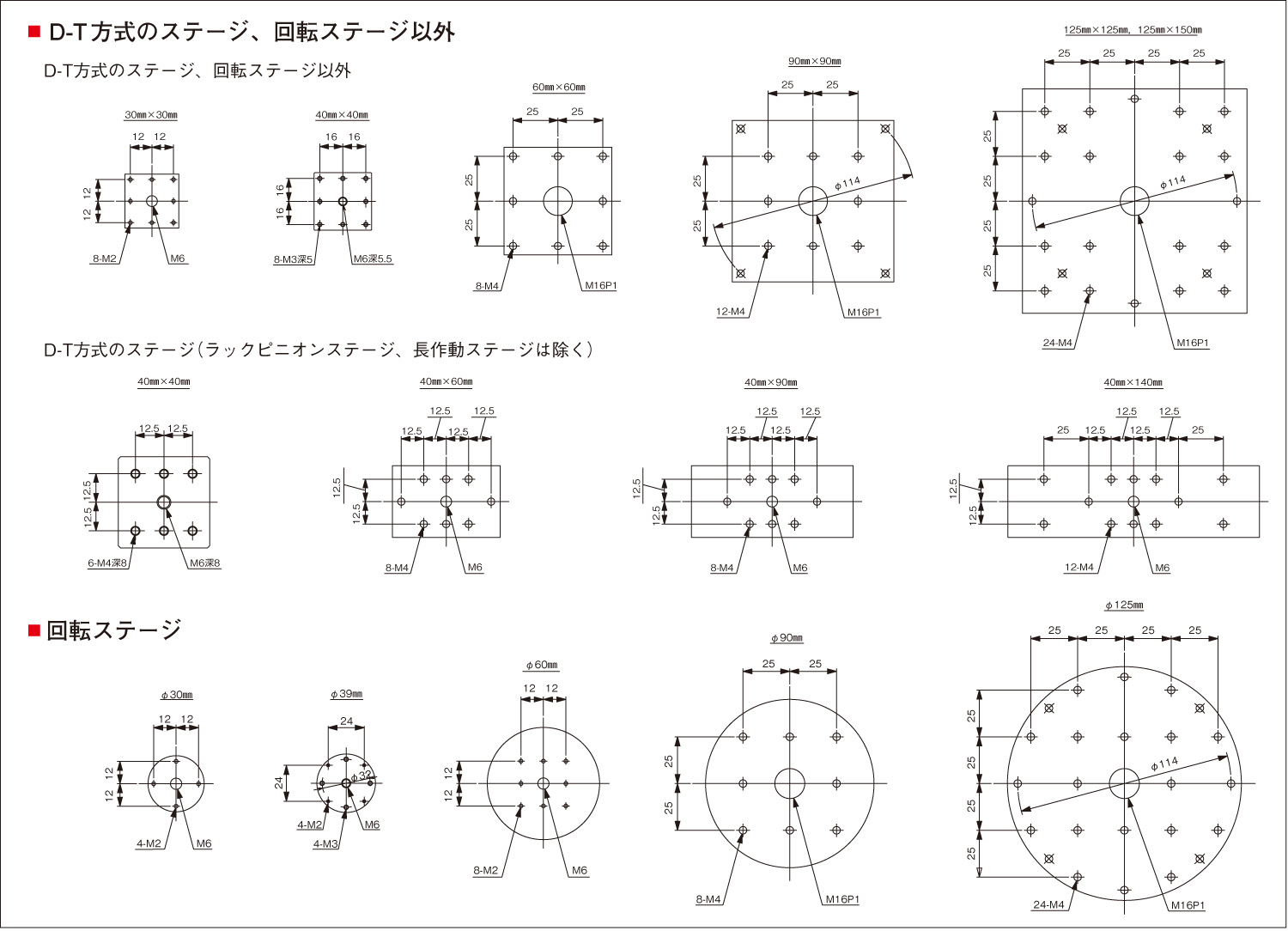

ステージ面のねじ穴
基本的なステージ上面に開いているねじの位置と大きさは、図2のように統一され、互換性を有しています。また、ステージ上面のねじと、ステージ下面の穴の位置と大きさは、互換性を有していますので、いろいろなステージの組み合わせが可能です。各製品の組み合わせ、お客様の搭載物(試料など)を取り付ける際にご使用ください。また、ステージに取り付ける部品の平面精度を出すようにお願いします。ステージによって、構造上取り付ける部品の平面精度が出ていないと、ステージ本来の精度が発揮できないときがあります。
※詳細は各製品の外観図をご覧ください。
