電気的仕様

センサ動作論理とタイミングチャート

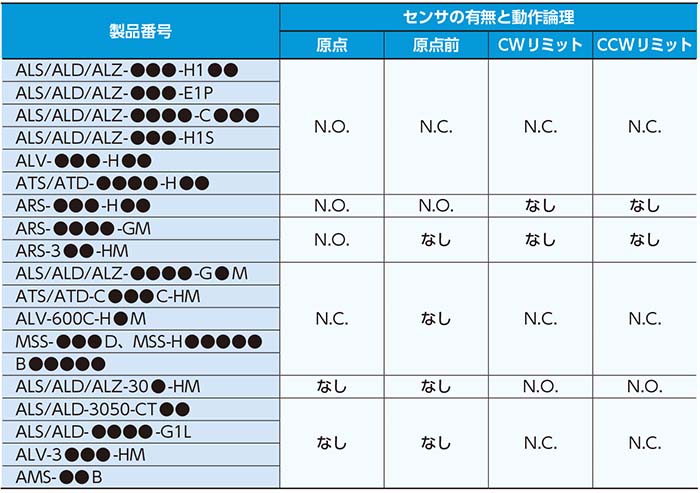

当社自動ステージは、原点／原点前／リミットセンサの有無、動作論理が異なるものがあり、
以下のように分類されます。
N.O.：ノーマルオープン接点（メイク接点、A接点）動作
N.C.：ノーマルクローズ接点（ブレーク接点、B接点）動作
センサがない場合はコントローラの設定をN.O.にして下さい。
コントローラドライバの設定詳細については、各製品の取扱説明書をご覧下さい。

タイミングチャート1タイミングチャート2

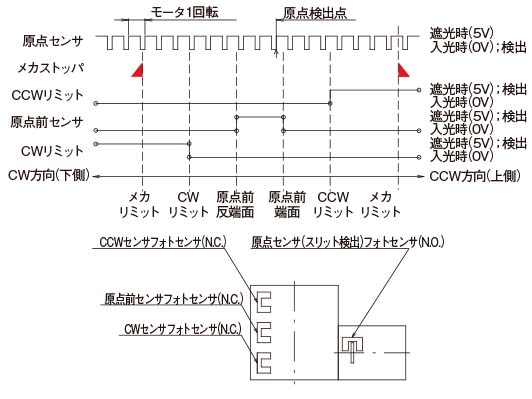

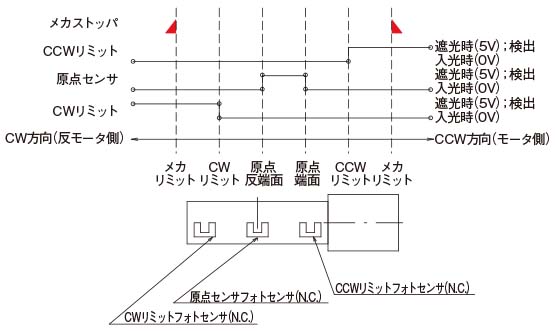

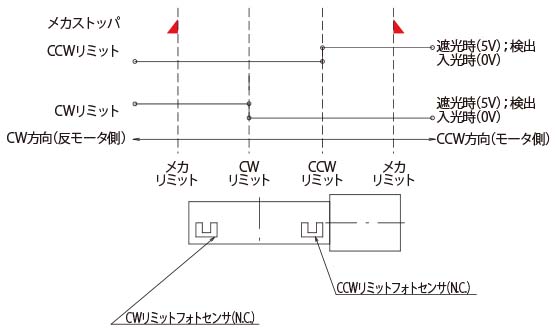

タイミングチャート1
ALS-106-H1PC、ALD-106-H1PC、ALZ-106-H1Pなど

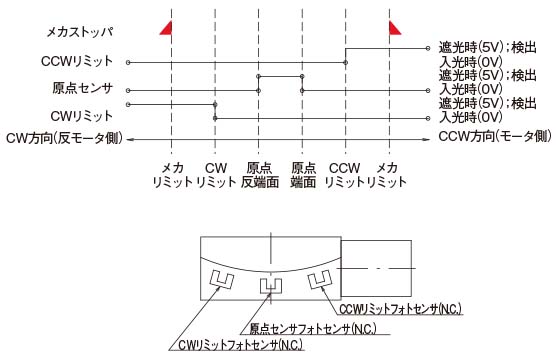

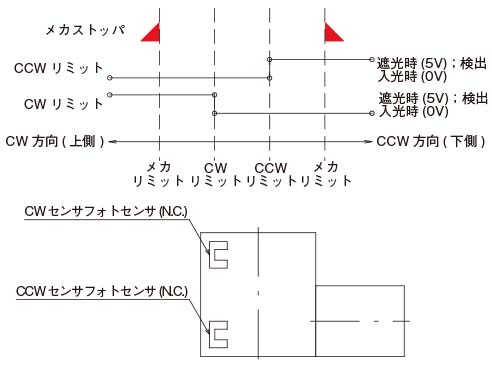

タイミングチャート2
MSS-150D、ALS-6012-G1M、ALD-6012-G1Mなど
タイミングチャート3タイミングチャート4

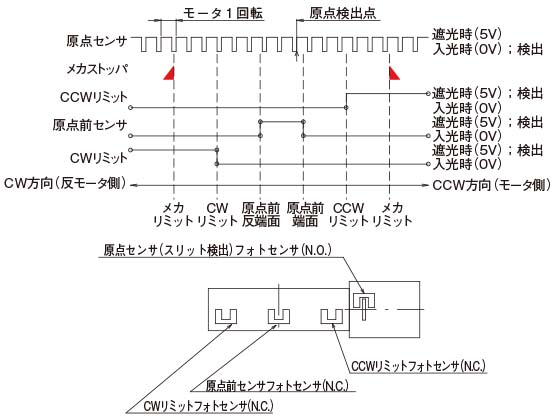

タイミングチャート3
ALS-4011-G1L、ALD-4011G1L、ALS-3050-CTなど
タイミングチャート4
ALS-301-HM、ALD-301-HM、ALZ-301-HMなど
タイミングチャート5タイミングチャート6

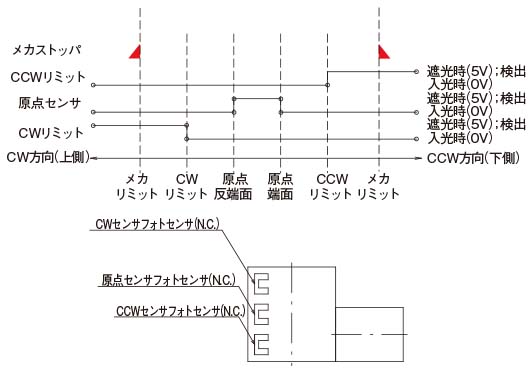

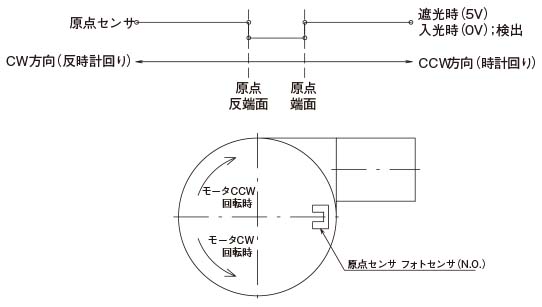

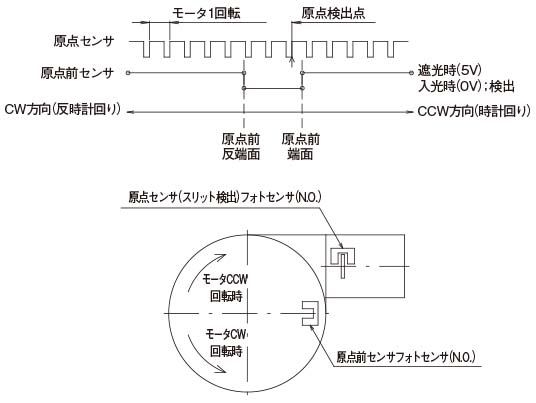

タイミングチャート5
ALV-102-HP、ALV-104-H1Pなど
タイミングチャート6
ALV-901-HP、ALV-902-HPなど
タイミングチャート7タイミングチャート8

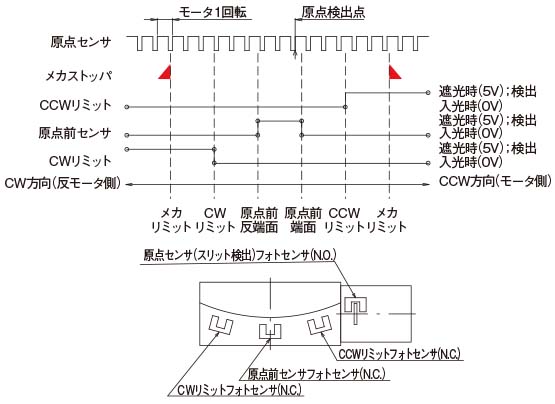

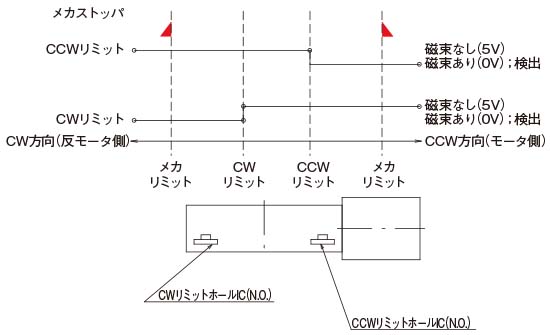

タイミングチャート7
ALV-600C-H0M、ALV-600C-H1Mなど

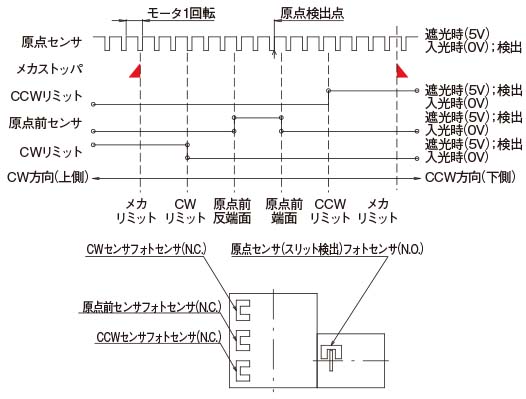

タイミングチャート8
ALV-3005-HM
タイミングチャート9タイミングチャート10
タイミングチャート9
ATS-9030-HP、ATD-9020-HPなど
タイミングチャート10
ATSC616C-HM、ATD-C612C-HMなど
タイミングチャート11タイミングチャート12
タイミングチャート11
ARS-936-HP、ARS-136-HPなど

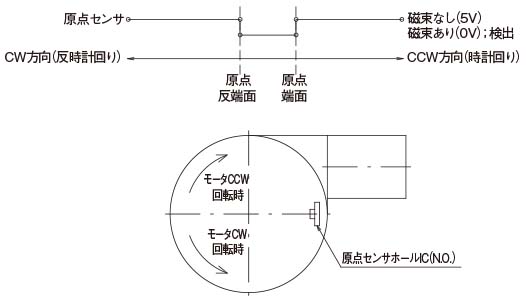

タイミングチャート12
ARS-336-HM
タイミングチャート13
タイミングチャート13
ARS-6036-GMなど

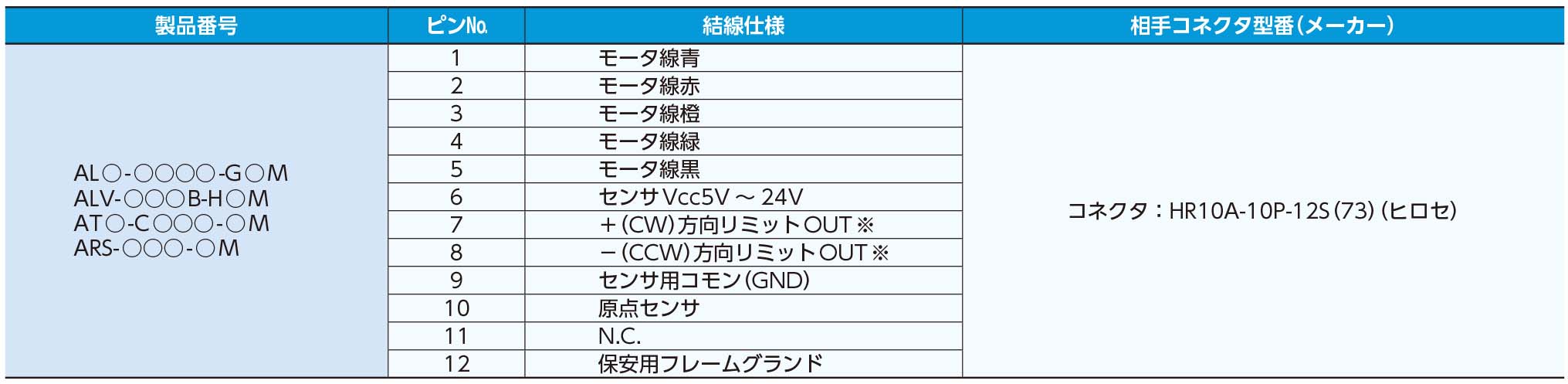

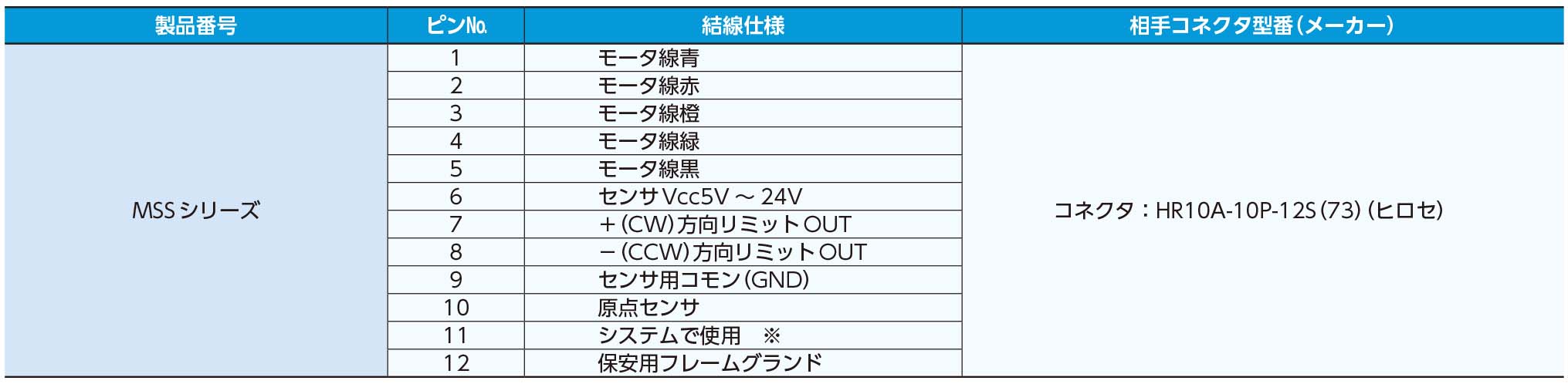

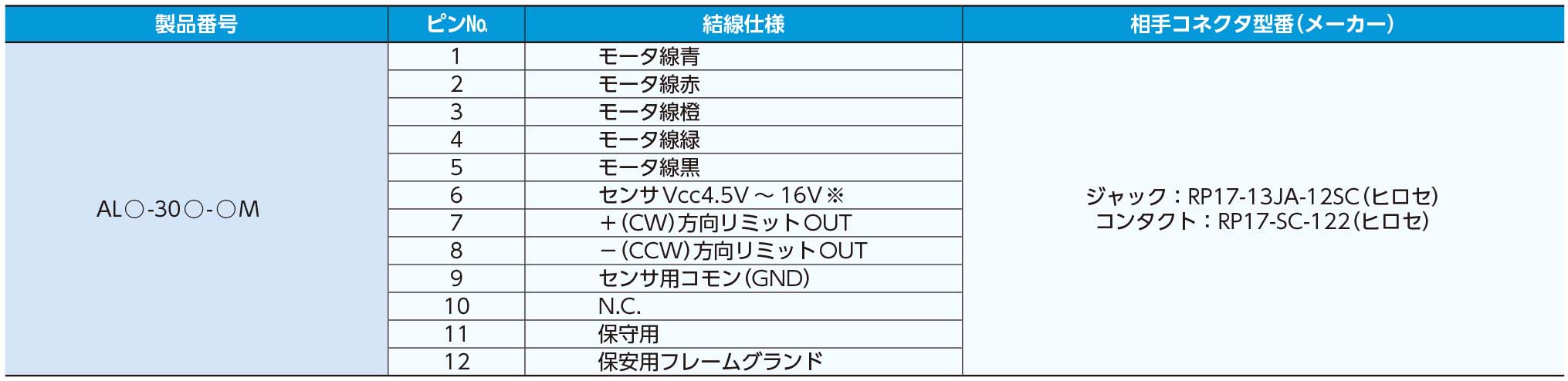

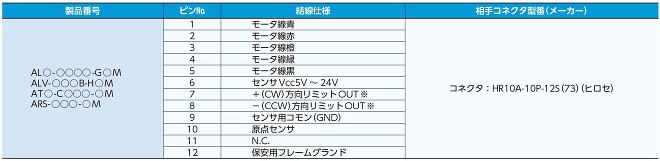

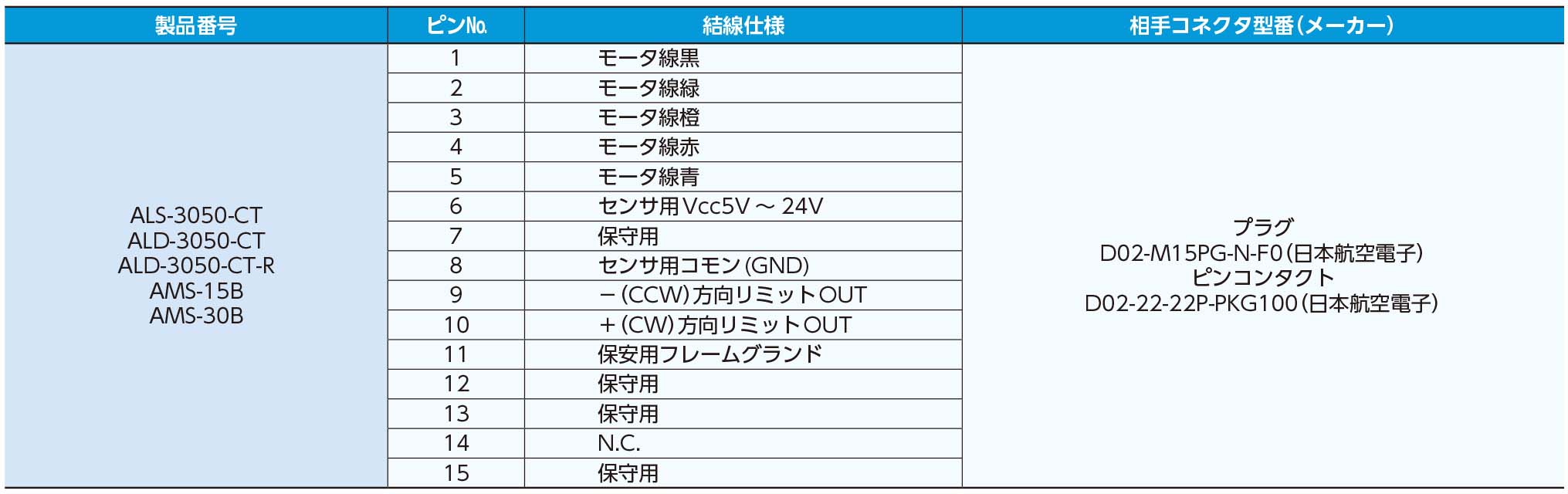

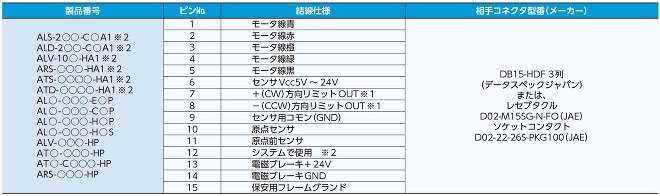

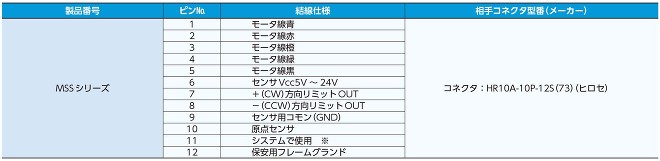

自動ステージのコネクタ接続

※ALV-300-HM のみVcc5V ～ 24V
※回転ステージARS はリミットセンサがないため非結線となります。
※回転ステージARS はリミットセンサがないため非結線となります。
※NEW自動ステージではピンNo.12はQT-Bシリーズ自動ステージ用コントローラで使用します。お客様はご利用になれません。
※QT-Bシリーズ自動ステージ用コントローラで使用します。お客様はご利用になれません。
