X平台

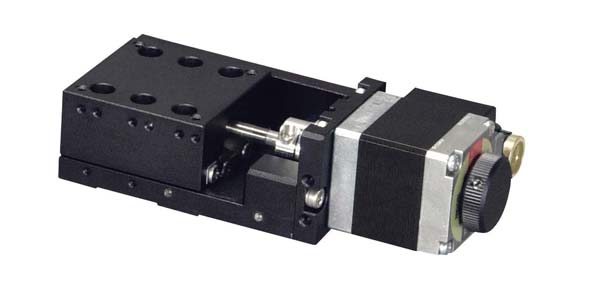

ALS-4011-G0M

1
高级X 平台(标准型)
移动方向 X 轴1 方向
移动量 ±7.5mm
平台面 40mm×40mm
ALS-4011-G0M

产品资料

特长

采用HG-VCR 方式的高精度、高刚性的自动平台。
有精密丝杆规格、滚珠丝杆规格。
可广泛用于相机、传感器、工件等的精密定位用途。

规格

移动方向 X 轴1 方向
移动量 ±7.5mm
平台面 40mm×40mm
使用马达 与PK523HPB 相当(5 线式星形接线、0.75A/ 相)
分辨率 0.001mm
进给丝杆规格 精密丝杆
进给丝杆导程 0.5mm
移动导轨 HG-VCR(V 型槽与交叉滚柱)
移动精度HV 真直度(水平・垂直)0.002mm
移动精度YP 横摆20sec、俯仰30sec
定位精度 0.01mm
重复精度 ±0.0005mm
空程 0.005mm
运动的平行度 0.02mm
力矩刚性 横摆刚性 0.25sec/N・cm、俯仰刚性 0.3sec/N・cm、翻滚刚性 0.3sec/N・cm
承重 49N(5kgf)
质量 0.32kg
最高速度 8mm/s(8,000pps 时)
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
原点传感器 常闭接点(断开接点、B 接点)动作、光学传感器
限位传感器 常闭接点(断开接点、B 接点)动作、光学传感器
适合电缆 ACB-STM2、ACB-STM3

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
