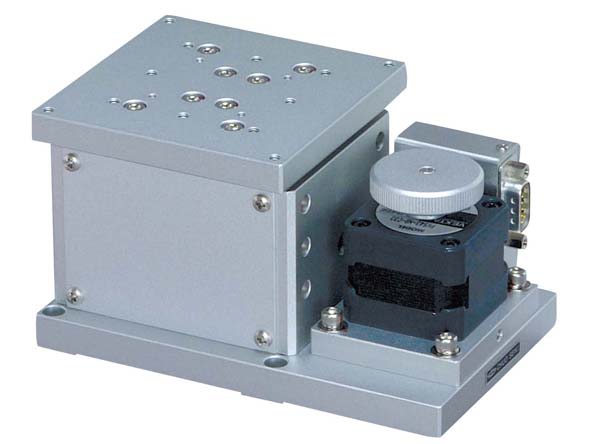

Z 升降平台

移动导轨使用V 型槽与交叉滚柱的高精度Z 升降平台。
平台面有90mm×90mm 的移动量不同的各种型号。
可广泛用于相机、传感器、工件等的精密定位用途。

移动方向	Z 轴1 方向
移动量	0～20mm
平台面	90mm×90mm
使用马达	与PK543NBW 相当（5 线式星形接线、0.75A/ 相）
分辨率	0.001mm
进给丝杆导程	1mm
移动导轨	V 型槽与交叉滚柱
移动精度HV	真直度（水平・垂直）0.005mm
定位精度	0.01mm
重复精度	±0.0008mm
空程	0.001mm
平行度	0.08mm
力矩刚性	横摆刚性　0.6sec/N·cm、俯仰刚性　0.6sec/N·cm、翻滚刚性　0.05sec/N·cm
承重	49N（5kg）
质量	1.9kg
最高速度	5mm/s（5,000pps时）
主要材质/表面处理	铝合金/ 白色氧化铝处理梨皮底

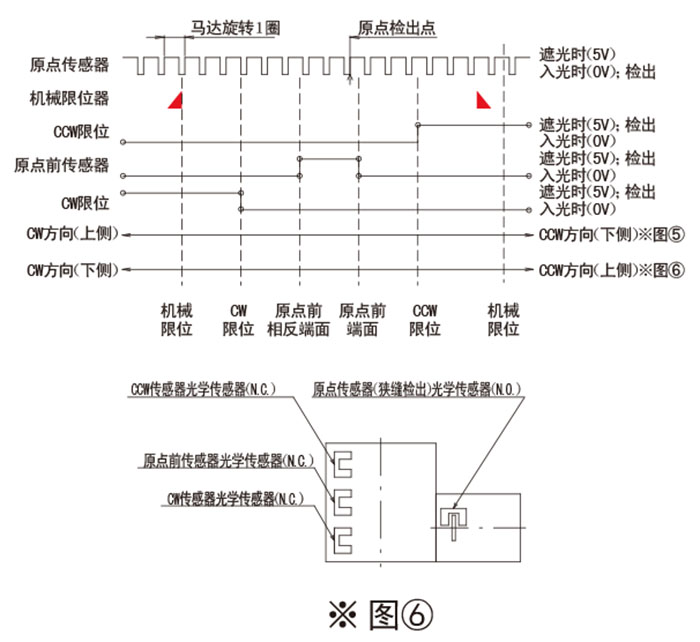

原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器	常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆	ACB-STD2、ACB-STD3
