倾斜平台

ATD-1220-HP

1

二轴倾斜平台

移动量	上轴±15°、下轴±10°
平台面	125mm×125mm
分辨率	0.002°

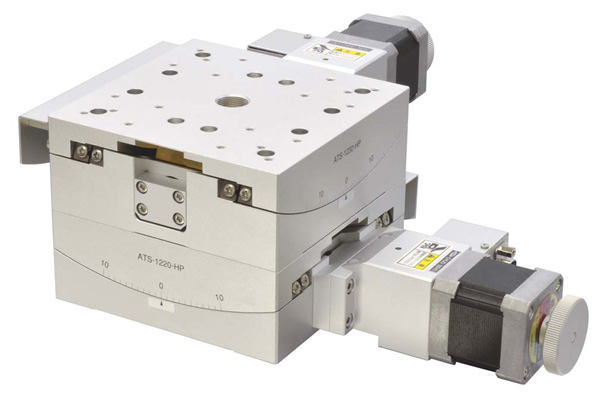

photo/ATD-1220-HP.jpg

产品资料

特长

空间上带有旋转中心的倾斜平台。
移动导轨使用V 型槽与交叉滚柱（V-CR 方式）。
可广泛用于相机、传感器等的精密定位用途。

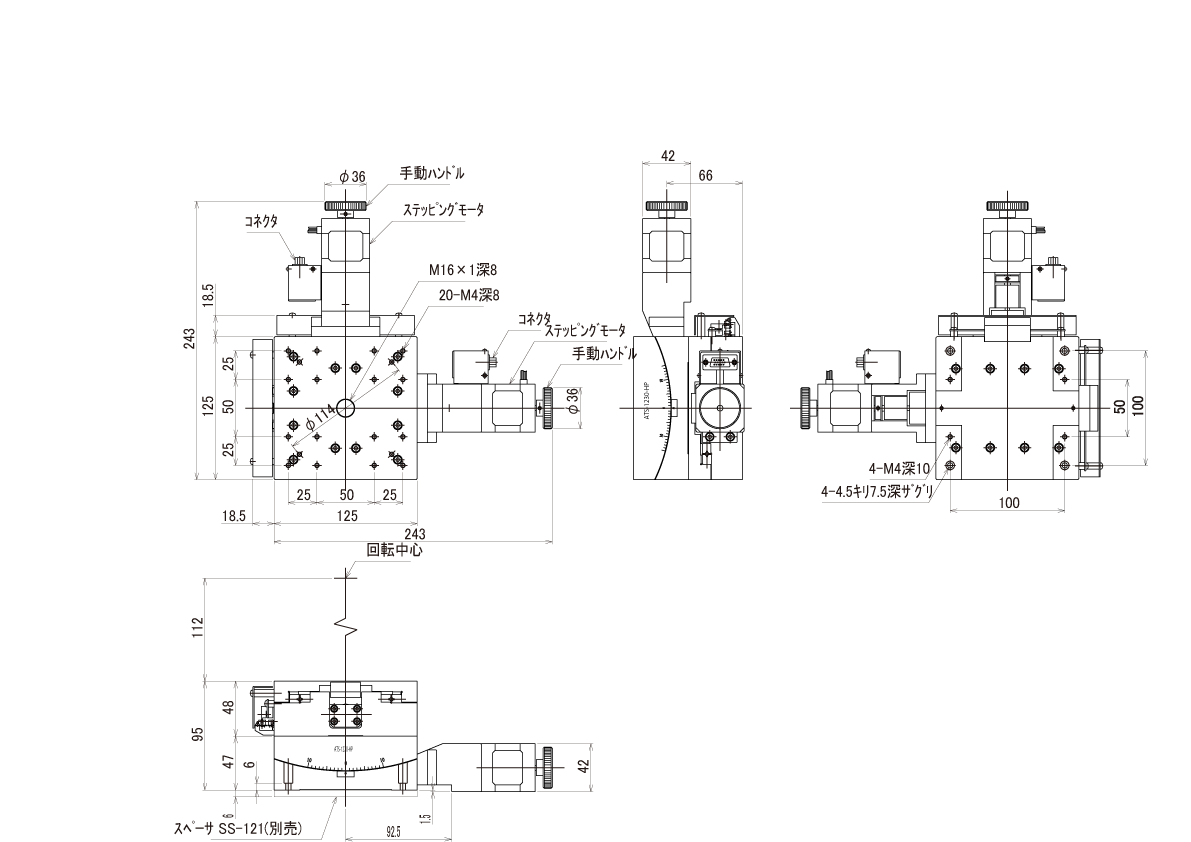

规格

移动方向	倾斜2方向
移动量	上轴±15°、下轴±10°
平台面	125mm×125mm
使用马达	与PK545NBW 相当（5 线式星形接线、0.75A/ 相）
分辨率	0.002°
进给方式	蜗杆齿轮
移动导轨	V 型槽与交叉滚柱
定位精度	0.025°
重复精度	±0.002°
平台高度	95mm
旋转中心（平台上面起）	112mm
旋转中心精度	－
空程	0.002°
力矩刚性	横摆刚性　0.16sec/N·cm
承重	78.4N（8kgf）
质量	5.4kg
最高速度	10°/s
主要材质/表面处理	铝合金/ 白色氧化铝处理梨皮底
原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器	常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆	ACB-STD-D3、ARC-STD-D3

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
