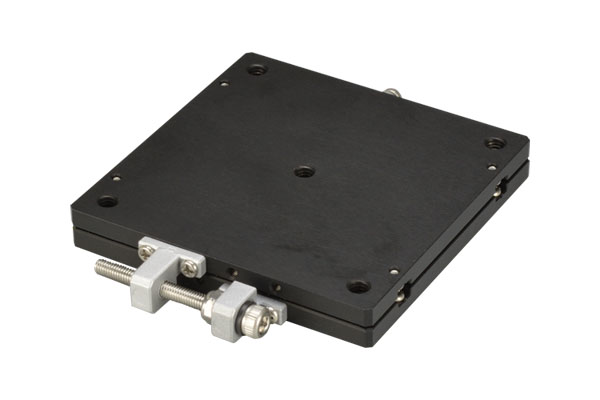

薄型VB平台

LS-T6039-S6A

1
薄型VB X 平台　60×60
移动量 ±6.5mm
平台面 60mm×60mm

产品资料

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
  • 技術資料
▲PAGE TOP

特长

利用磁铁吸力的新构造平台。
实现了从未有过、令人惊异的8mm 厚度（XY 平台为16mm）。
极大改变了传统产品构思的低价格产品。
▲PAGE TOP

规格

移动方向 X 轴1 方向
平台面 60mm×60mm
夹紧方式 板夹
移动量 ±6.5mm
移动导轨 V 型槽与钢球
承重 147N（15kgf）
质量 0.20kg
主要材质/表面处理 钢材/ 黑色氧化铬
