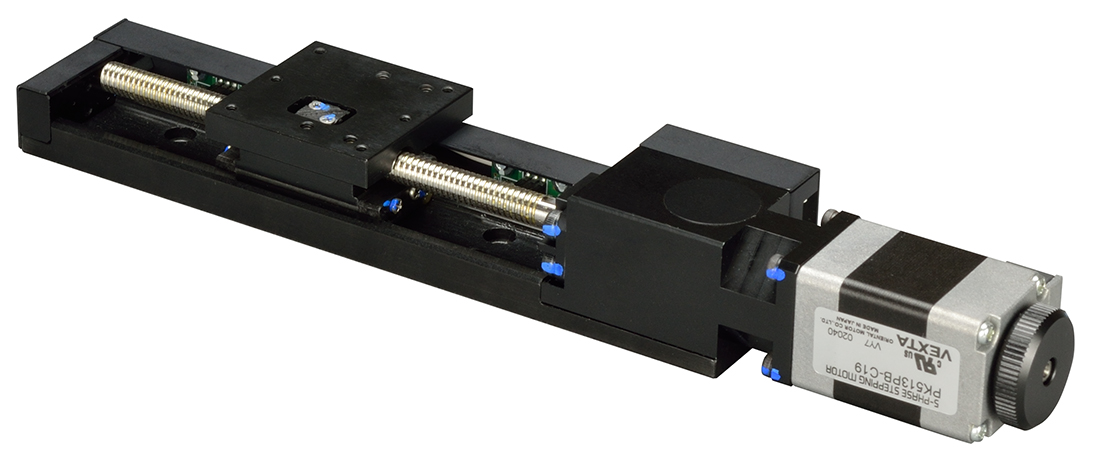

□30小型平台

ALS-3050-CT

1
X 平台 滚珠丝杆规格
移动方向 X 轴1 方向
移动量 ±25mm
平台面 30mm×30mm

产品资料

  • 図面PDF
  • 図面DXF
  • 図面3D STEP
  • 図面3D PARASOLID
  • 取説PDF
▲PAGE TOP

特长

采用20mm 角5 相步进马达的小型自动平台。
移动导轨使用滚珠滑道的自动平台。
可广泛用于相机、传感器、工件等的精密定位用途。
▲PAGE TOP

规格

移动方向 X 轴1 方向
移动量 ±25mm
平台面 30mm×30mm
使用马达 PK513PB（0.35A/ 相）
分辨率 0.002mm
进给丝杆导程 1mm
移动导轨 滚珠滑道
移动精度HV 真直度（水平・垂直）0.015mm
定位精度 0.020mm
重复精度 ±0.001mm
空程 0.007mm
承重 19.6N(2kgf)
质量 0.27kg
最高速度 16mm/s（8,000pps 时）
主要材质/表面处理 铝合金/ 黑色氧化铝处理梨皮底
限位传感器 常闭接点（断开接点、B 接点）动作、光学传感器
适合电缆 附带专用电缆 (ACB-STT2)
▲PAGE TOP

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
