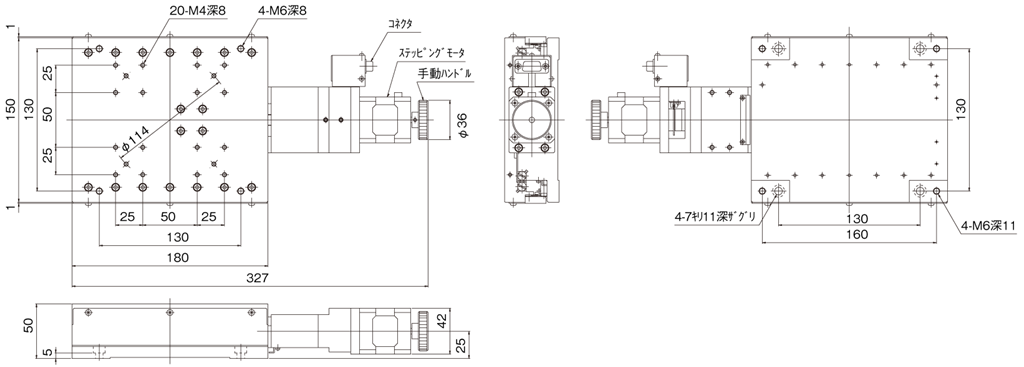

交叉滚柱平台

ALS-510-H1P

1
X 平台
移动方向 X 轴1 方向
移动量 ±50mm
平台面 150mm×180mm
ALS-510-H1P

产品资料

特长

移动导轨使用V 型槽与交叉滚柱的高精度自动平台。
移动导轨与滚珠丝杆涂有无尘室专用润滑脂。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。

规格

移动方向 X 轴1 方向
移动量 ±50mm
平台面 150mm×180mm
使用马达 与PK545NBW 相当(5 线式星形接线、0.75/ 相)
分辨率 0.002mm
进给丝杆规格 滚珠丝杆
进给丝杆导程 1mm
移动导轨 V 型槽与交叉滚柱
移动精度HV 真直度(水平・垂直)0.004mm
移动精度YP 横摆20sec、俯仰30sec
定位精度 0.010mm
重复精度 ±0.0007mm
空程 0.001mm
力矩刚性 横摆刚性 0.02sec/N・cm、俯仰刚性 0.02sec/N・cm、翻滚刚性 0.01sec/N・cm
承重 490N(50kgf)
质量 8kg
最高速度 16mm/s(8,000pps时)
主要材质/表面处理 钢材/ 卡宁吉恩化学镀镍(工作台)、涂装(底座)
原点传感器 常开接点(闭合接点、A 接点)动作、光学传感器
原点前传感器 常闭接点(断开接点、B 接点)动作、光学传感器
限位传感器 常闭接点(断开接点、B 接点)动作、光学传感器
适合电缆 ACB-STD2、ACB-STD3

连接方法 ―连接电缆与控制器驱动器―

传感器动作逻辑与时序图
