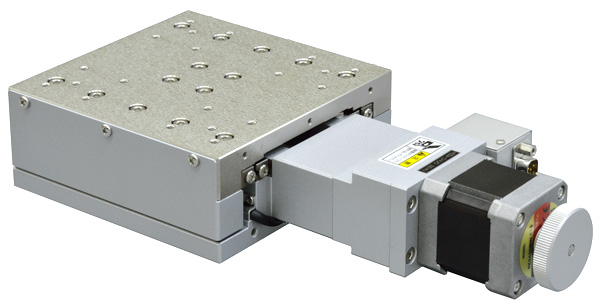

X 平台

移动导轨使用V 型槽与交叉滚柱的高精度自动平台。
移动导轨与滚珠丝杆涂有无尘室专用润滑脂。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。

移动方向	X 轴1 方向
移动量	±30mm

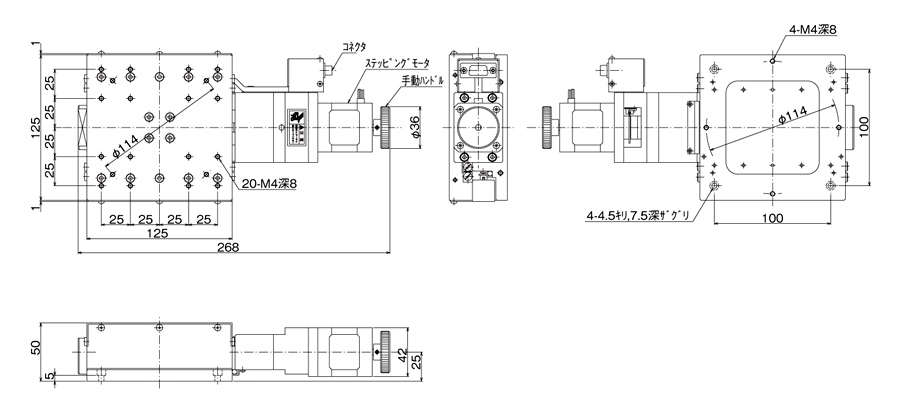

平台面	125mm×125mm
使用马达	与PK545NBW 相当（5 线式星形接线、0.75/ 相）
分辨率	0.002mm
进给丝杆规格	滚珠丝杆
进给丝杆导程	1mm
移动导轨	V 型槽与交叉滚柱
移动精度HV	真直度（水平・垂直）0.004mm
移动精度YP	横摆15sec、俯仰20sec
定位精度	0.006mm
重复精度	±0.0005mm
空程	0.001mm
力矩刚性	横摆刚性　0.1sec/N・cm、俯仰刚性　0.1sec/N・cm、翻滚刚性　0.05sec/N・cm
承重	392N（40kgf）
质量	4.9kg
最高速度	16mm/s（8,000pps时）
主要材质/表面处理	钢材/ 卡宁吉恩化学镀镍（工作台）、涂装（底座）

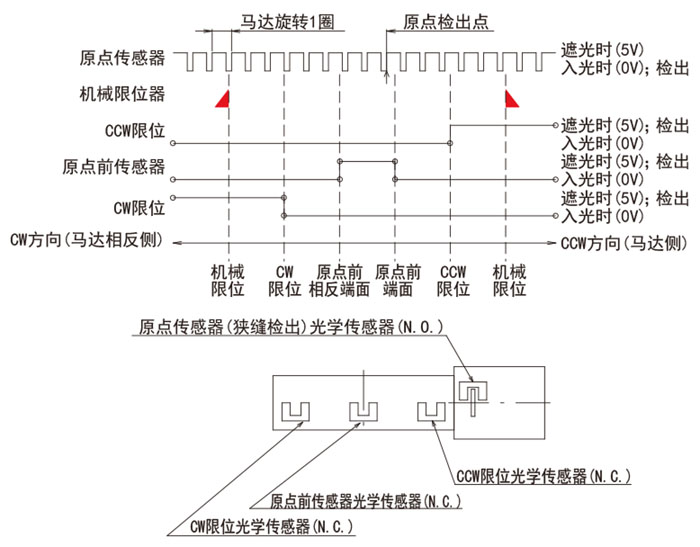

原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器	常闭接点（断开接点、B 接点）动作、光学传感器

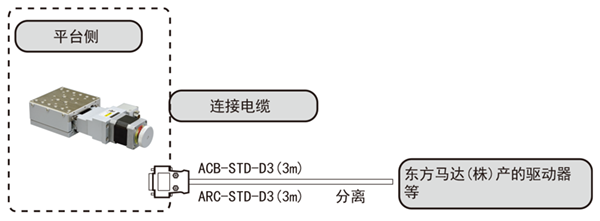

适合电缆	ACB-STD2、ACB-STD3
