Z 平台

移动导轨使用V 型槽与交叉滚柱的高精度自动平台。
移动导轨涂有无尘室专用润滑脂。
可用于各种传感器、工件的自动定位用途。
原点前传感器及限位传感器的位置可调。
带有防止工作台落下的电磁制动器。

移动方向	Z 轴1 方向
移动量	±30mm
平台面	125mm×125mm
使用马达	与PK545NAW 相当　带电磁制动器（5 线式星形接线、0.75A/ 相）
分辨率	0.002mm
进给丝杆规格	滚珠丝杆
进给丝杆导程	1mm
移动导轨	V 型槽与交叉滚柱
移动精度HV	真直度（水平・垂直）0.004mm
移动精度YP	横摆15sec、俯仰20sec
定位精度	0.006mm
重复精度	±0.0005mm
空程	0.001mm
力矩刚性	横摆刚性　0.1sec/N・cm、俯仰刚性　0.5sec/N・cm、翻滚刚性　0.4sec/N・cm
承重	98N（10kgf）
质量	8.9kg
最高速度	10mm/s（5,000pps时）
主要材质/表面处理	钢材、铝合金（支架）/ 卡宁吉恩化学镀镍（工作台）、涂装（底座）、白色氧化铝处理梨皮底
原点传感器	常开接点（闭合接点、A 接点）动作、光学传感器
原点前传感器	常闭接点（断开接点、B 接点）动作、光学传感器
限位传感器	常闭接点（断开接点、B 接点）动作、光学传感器

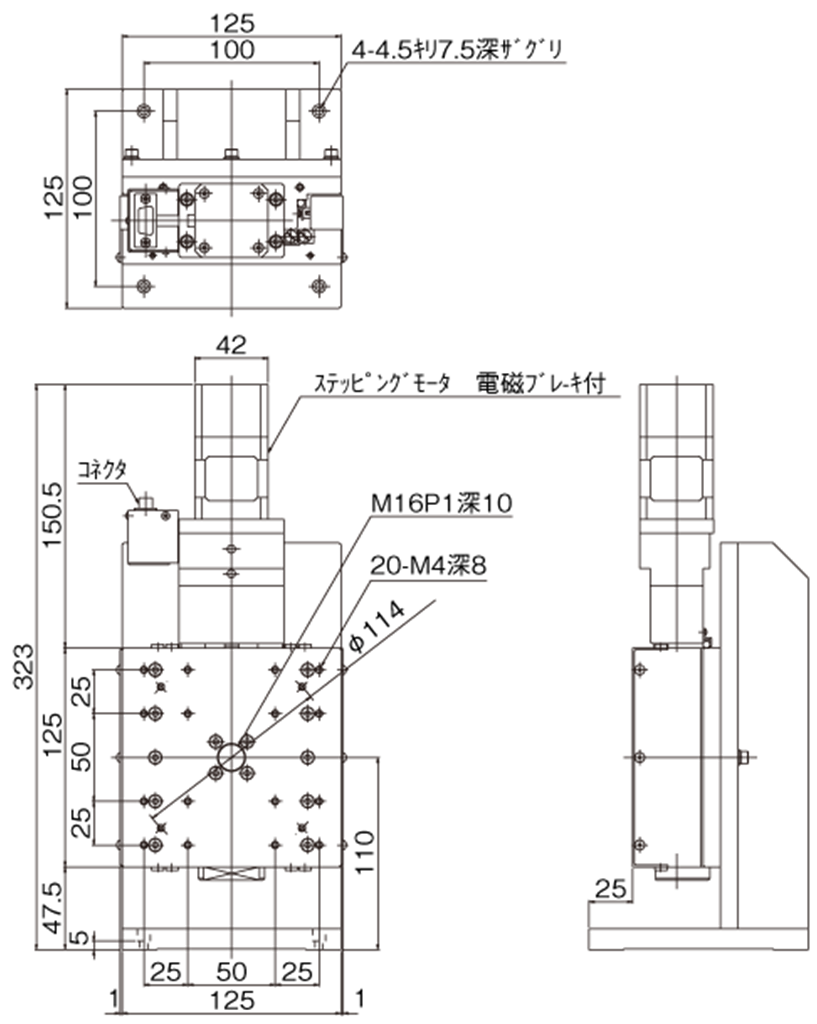

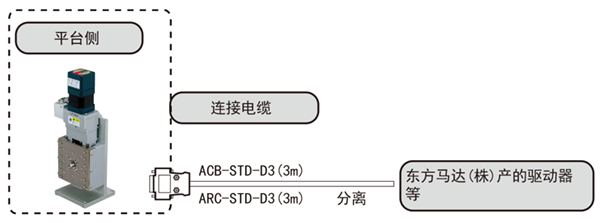

适合电缆	ACB-STD2、ACB-STD3
